(26XXB)

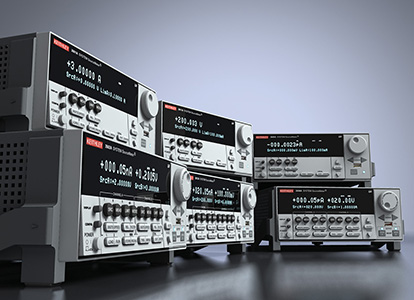

2600B 系列 SourceMeter SMU 仪器单通道和双通道型号提供的动态范围:10A 脉冲到0.1fA,200V 到 100nV。这些设备极大地提升了从台式 I-V 检定到高度自动化生产测试的各种应用中的效率。
厂家 | 泰克科技(中国)有限公司 |
产品分类 | 电子测试仪器(603) › 回路、单元、零部件评价测量仪器(26) › 数字源表(5) |
•高度集成的4象限电压/电流源,分辨率6位半
• 系列型号具有的动态量程:10A脉冲到0.1fA和200V到100nV
• 内置基于Java的测试软件,通过任何WEB浏览器支持真正的即插即用I/V特性分析和测试
• 利用TSP (测试脚本处理)技术,在仪器内嵌入完整的测试程序,实现优越的系统级吞吐量
• TSP-Link扩展技术,在无需主机情况下,实现多通道并行测试
• 软件仿真,与吉时利2400型数字源表源测量单元(SMU)仪表测试代码兼容
• USB 2.0、LXI-C、GPIB、RS-232以及数字I/O接口
• 免费软件驱动与开发/调试工具
• 可选配ACS-Basic版本半导体器件特性分析软件
典型应用
各种器件的I-V功能测试和特征分析,包括:
• 分立和无源元件
–两抽头器件——传感器、磁盘驱动器头、金属氧化物可变电阻(MOV)、二极管、齐纳二极管、电容、热敏电阻
–三抽头器件——小信号双极结型晶体管(BJT)、场效应晶体管(FET),等等
• 简单IC器件——光学器件、驱动器、开关、传感器、转换器、稳压器
• 集成器件——小规模集成(SSI)和大规模集成(LSI)
–模拟IC、射频集成电路(RFIC)、专用集成电路(ASIC)、片上系统(SOC)器件
• 光电器件,例如发光二极管(LED)、激光二极管、高亮度LED(HBLED)、垂直腔面发射激光器(VCSEL)、显示器
• 圆片级可靠性
–NBTI、TDDB、HCI、电迁移
• 太阳能电池
• 电池
• 更多……
型号 | 通道 | 最大电流源/量程 | 最大电压源/量程 | 测量分辨率(电流/电压) |
2601B | 1 | 10A | 40V | 100fA / 100nV |
2611B | 1 | 10A | 200V | 100fA / 100nV |
2614B | 2 | 10A | 200V | 100fA / 100nV |
2604B | 2 | 10A | 40V | 100fA / 100nV |
2612B | 2 | 10A | 200V | 100fA / 100nV |
2602B | 2 | 10A | 40V | 100fA / 100nV |
2635B | 1 | 10A | 200V | 0.1fA / 100nV |
2634B | 2 | 10A | 200V | 1fA / 100nV |
2636B | 2 | 10A | 200V | 0.1fA / 100nV |
在第一和第三象限,2600B系列仪器用作信号源,向负载提供电源。在第二和第四象限,2600B系列仪器用作信号宿,内部消耗功率。
2601B、2602B和2604B的I-V测试功能
2611B、2612B和2614B的I-V 测试功能
2634B、2635B和2636B的I-V 测试功能
