(DMM7510)
DMM7510 型仪表是集高精度数字万用表、图形触摸显示屏、高速高分辨率数字化仪优势于一体的图形采样万用表。数字化仪使得DMM7510具有优秀的信号分析灵活性;5英寸电容触摸显示屏使得它易于观察、交互和测量,具有双指缩放的简洁性。这个高性能和高易用性组合可以使用户对测试结果进行更深入的洞察。
厂家 | 泰克科技(中国)有限公司 |
产品分类 | 电子测试仪器(603) › 电压/电流/功率测试仪器(62) › 数字万用表(19) |
• 高分辨率和高灵敏度
• 7 ½ 位分辨率,可在单个测量范围中进行宽动态范围测量
• 10nV、0.1μΩ 以及 1pA 灵敏度;测量来自微控制器 (MCU)、IoT 设备和其他便携式设备的睡眠模式电流
• 准确度对于 DCV 低至 0.0014%,对于 Ω 低至 0.0027%,对于 DCI 低至 0.006%,可用于计量级校准实验室测量
• 1,000,000 采样/秒,18 位数字化功能可捕获快速波形,例如无线设备电流绘制突发脉冲或电压和电流瞬变
• 高达 2700 万读数存储,可捕获完整的电流消耗曲线,确定总功耗或执行稳定性研究

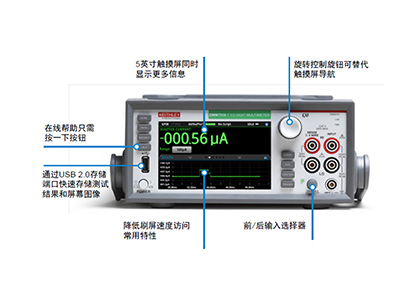

• 使用触摸屏捏合及缩放功能、光标和统计计算来分析电压或电流波形的详细信息
直流电压
精度(输入阻抗自动) | |||||||
精度 ±(ppm读数 + ppm量程) | |||||||
量程 1 | 分辨率 | 输入阻抗 2 |
24小时 T CAL ±1°C 2 |
90天 T CAL ±5°C |
1年 T CAL ±5°C |
2年 T CAL ±5°C |
温度系数 3 |
100.00000 mV 4 | 10 nV |
>10 GΩ 或 10 MΩ ±1 % |
6 + 9 | 12 + 9 | 18 + 9 | 29 + 9 | 0.1 + 2.5 |
1.0000000 V 4 | 100 nV |
>10 GΩ 或 10 MΩ ±1 % |
4 + 1 | 9 + 2 | 15+ 2 | 26 + 2 | 0.1 + 0.5 |
10.000000 V 4 | 1 µV |
>10 GΩ 或 10 MΩ ±1 % |
2 + 0.7 | 9 + 1.2 | 14 + 1.2 | 22 + 1.2 | 0.1 + 0.05 |
100.00000 V 4 | 10 µV | 10 MΩ ±1 % | 8 + 3 | (18 + 5) 5 | (22 + 5) 5 | (30 + 5) 5 | (0.15 + 0.05) 5 |
35 + 5 | 40 + 5 | 45 + 5 | 2.0 + 0.5 | ||||
1000.0000 V 4, 6 | 100 µV | 10 MΩ ±1 % | 8 + 3 | (19 + 5) 5 | (23 + 5) 5 | (31 + 5) 5 | (0.15 + 0.05) 5 |
35 + 5 | 40 + 5 | 45 + 4 | 2.0 + 0.5 |
RMS噪声(增加峰值噪声不确定性) 7
• 适用于±ppm量程。
• 对于≥1 PLC,在直流规范中包括峰值噪声不确定性。
• 对于<1 PLC,在测量中增加峰值噪声不确定性。
• 输入阻抗设置为自动。
实例:
• 在0.006 PLC时10V: 1.2 (来自精度表) + 11 (增加峰值噪声不确定性) = 12.2 ppm量程
• 在1 PLC时10V: 1.2 + 0 = 1.2 ppm量程
NPLC | 数字 | 100 mV | 1 V | 10 V | 100 V | 1000 V |
5 | 7½ | 0.5 | 0.08 | 0.06 | 0.3 | 0.06 |
1 | 7½ | 0.5 | 0.09 | 0.07 | 0.4 | 0.07 |
0.28 | 6½ | 2 (10) | 0.2 (1.6) | 0.1 (1.1) | 1.1 (9.4) | 0.1 (1) |
0.2 | 6½ | 2 (12) | 0.2 (1.6) | 0.1 (1) | 1.1 (8.9) | 0.2 (1.1) |
0.06 | 5½ | 3 (17) | 0.4 (2.7) | 0.3 (2.1) | 3 (17) | 0.3 (2.4) |
0.006 | 4½ | 6 (42) | 3 (18) | 1 (11) | 20 (100) | 3 (18) |
0.0005 | 3½ | 30 (220) | 20 (150) | 20 (130) | 120(690) | 20 (150) |
电阻
增强准确度(自动校准30天以内, T OPER ±5°C源自T ACAL ) 10 | |||||||
精度 ±(ppm读数 + ppm量程) | |||||||
量程 11 | 分辨率 |
测试电流 12 (±5%) |
24小时 T CAL ±1°C 13 |
90天 T CAL ±5°C |
1年 T CAL ±5°C |
2年 T CAL ±5°C |
温度系数 14 |
1.0000000 Ω | 0.1µΩ | 10 mA | 15 + 50 | 30 + 50 | 30 + 50 | 30 + 50 | 0.15 + 0.1 |
10.000000 Ω | 1 µΩ | 10 mA | 15 + 5 | 30 + 5 | 30 + 5 | 30 + 5 | 0.15 + 0.1 |
100.00000 Ω | 10 µΩ | 1 mA | 12 + 4 | 27 + 4 | 27 + 4 | 27 + 4 | 0.15 + 0.1 |
1.0000000kΩ | 100µΩ | 1 mA | 12 + 3 | 24 + 3 | 24 + 3 | 24 + 3 | 0.15 + 0.1 |
10.000000kΩ15 | 1 mΩ | 100µA | 13 + 3 | 30 + 3 | 30 + 3 | 30 + 3 | 0.15 + 0.1 |
100.00000k Ω15, 16 | 10 mΩ | 10 µA | 13 + 3 | 30 + 3 | 30 + 3 | 30 + 3 | 0.15 + 0.1 |
1.0000000M Ω15, 17 | 100mΩ | 10 µA | 14 + 3 | 30 + 4 | 30 + 4 | 30 + 4 | 0.15 + 0.1 |
10.000000 MΩ 18 | 1 Ω | 0.69 µA || 10 MΩ | 150 + 6 | 200 + 10 | 200 + 10 | 200 + 10 | 70 + 1 |
100.00000 MΩ 18 | 10 Ω | 0.69 µA || 10 MΩ | 800 + 30 | 2000 + 30 | 2000 + 30 | 2000 + 30 | 385 + 1 |
1.0000000 GΩ18 | 100 Ω | 0.69 µA || 10 MΩ | 9000 + 100 | 9000 + 100 | 9000 + 100 | 9000 + 100 | 3000 + 1 |
准确度 19 | |||||||
精度 ±(ppm读数 + ppm量程) | |||||||
量程 20 | 分辨率 |
Test Current 21 (±5%) |
24小时 T CAL ±1°C 22 |
90天 T CAL ±5°C |
1年 T CAL ±5°C |
2年 T CAL ±5°C |
温度系数 23 |
1 Ω | 0.1µΩ | 10 mA | 15 + 50 | 40 + 50 | 50 + 50 | 70 + 50 | 2.5 + 5 |
10 Ω | 1 µΩ | 1 mA | 15 + 5 | 40 + 5 | 50 + 5 | 70 + 5 | 2.5 + 0.5 |
100 Ω | 10 µΩ | 1 mA | 12 + 4 | 35 + 4 | 47 + 4 | 65 + 4 | 5 + 0.25 |
1 k Ω | 100µ Ω | 1 mA | 12 + 3 | 30 + 3 | 41 + 3 | 65 + 3 | 5 + 0.25 |
10 k Ω 24 | 1 mΩ | 100µA | 10 + 3 | 30 + 3 | 42 + 3 | 65 + 3 | 2.5 + 0.25 |
100 k Ω 24, 25 | 10mΩ | 10 µA | 13 + 3 | 38 + 3 | 50 + 3 | 65 + 3 | 5 + 1 |
1 MΩ 24, 26 | 100mΩ | 10 µA | 14 + 3 | 38 + 5 | 50 + 5 | 65 + 5 | 5 + 1 |
10 MΩ 27 | 1 Ω | 0.69 µA ||10 MΩ | 150 + 6 | 200 + 10 | 400 + 10 | 600 + 12 | 70 + 1 |
100 MΩ 27 | 10 Ω | 0.69 µA||10 MΩ | 800 + 30 | 2000 + 30 | 2000 + 30 | 2600 + 30 | 385 + 1 |
1 GΩ 27 | 100 Ω | 0.69 µA|| 10 MΩ | 9000 + 200 | 9000 + 200 | 13000 + 200 | 14000 + 200 | 3000 + 1 |
直流电流
增强准确度(自动校准30天以内, T OPER ±5°C源自T ACAL ) | |||||||
精度 ±(ppm读数 + ppm量程) | |||||||
量程 38 | 分辨率 | 最大负担电压 |
24小时 T CAL ±1°C 39 |
90天 T CAL ±5°C |
1年 T CAL ±5°C |
2年 T CAL ±5°C |
温度系数 40 |
10.000000 µA | 1 pA | 15 mV | 30 + 30 | 75 + 30 | 75 + 30 | 75 + 30 | 0.15 + 0.1 |
100.00000 µA | 10 pA | 15 mV | 20 + 5 | 60 + 9 | 60 + 9 | 60 + 9 | 0.15 + 0.1 |
1.0000000 mA | 100 pA | 15 mV | 30 + 5 | 60 + 9 | 60 + 9 | 60 + 9 | 0.15 + 0.1 |
10.000000 mA | 1 nA | 20 mV | 40 + 5 | 60 + 9 | 60 + 9 | 60 + 9 | 0.15 + 0.1 |
100.00000 mA | 10 nA | 200 mV | 50 + 18 | 150 + 30 | 150 + 30 | 150 + 30 | 0.15 + 0.1 |
1.0000000A | 100 nA | 400 mV | 150 + 50 | 400 + 50 | 400 + 50 | 400 + 50 | 0.15 + 0.1 |
3.000000 A | 1 µA | 1300 mV | 200 + 40 | 400 + 40 | 400 + 40 | 400 + 40 | 0.15 + 0.1 |
10.000000A41 | 1 µA | 650 mV | 700 + 275 | 800 + 275 | 1500 + 275 | 2000 + 275 | 50 + 10 |
准确度 | |||||||
精度 ±(ppm读数 + ppm量程) | |||||||
量程 38 | 分辨率 | 最大负担电压 |
24小时 T CAL ±1°C 39 |
90天 T CAL ±5°C |
1年 T CAL ±5°C |
2年 T CAL ±5°C |
温度系数 40 |
10.000000 µA | 1 pA | 15 mV | 30 + 30 | 100 + 30 | 125 + 40 | 175 + 50 | 10 + 8 |
100.00000 µA | 10 pA | 15 mV | 20 + 5 | 75 + 12 | 100 + 15 | 150 + 20 | 10 + 3 |
1.0000000 mA | 100 pA | 15 mV | 30 + 5 | 75 + 12 | 100 + 15 | 150 + 20 | 10 + 3 |
10.000000 mA | 1 nA | 20 mV | 40 + 5 | 75 + 12 | 100 + 15 | 150 + 20 | 10 + 3 |
100.00000 mA | 10 nA | 200 mV | 50 + 18 | 300 + 30 | 400 + 30 | 500 + 30 | 50 + 5 |
1.0000000 A | 100 nA | 400 mV | 150 + 50 | 400 + 50 | 450 + 50 | 500 + 50 | 10 + 10 |
3.000000 A | 1 µA | 1300 mV | 200 + 40 | 400 + 40 | 450 + 40 | 500 + 40 | 10 + 10 |
10.000000 A41 | 1 µA | 650 mV | 700 + 275 | 800 + 275 | 1500 + 275 | 2000 + 275 | 50 + 10 |
温度
4线RTD或3线RTD
类型: 100Ω铂PT100, D100, F100, PT385, PT3916; 或者用户可配置0Ω~10kΩ。
精度±°C | ||||
类型 | 量程 | 分辨率 |
2 年 T CAL ±5°C |
温度系数 46 |
4线RTD | –200 ~ 850 °C | 0.01 °C | 0.06 °C | 0.003 °C/°C |
3线RTD47 | –200~ 850 °C | 0.01 °C | 0.75 °C | 0.003 °C/°C |
电热调节器
类型: 2.252kΩ、5kΩ、10kΩ。
精度±°C | ||||
类型 | 量程 | 分辨率 |
2 年 T CAL ±5°C |
温度系数 46 |
电热调节器 | –80 ~ 150 °C | 0.01 °C | 0.08 °C | 0.002 °C/°C |
热电偶
类型: B, E, J, K, N, R, S, T
精度±°C | ||||
类型 | 量程 | 分辨率 |
2 年, TCAL ±5°C48 模拟参考结 |
温度系数 46 |
B | 350 ~ +1820 °C | 0.1 °C | 0.6 °C | 0.03 °C/°C |
E | −200 ~ +1000 °C | 0.001 °C | 0.2 °C | 0.03 °C/°C |
J | −200 ~ +760 °C | 0.001 °C | 0.2 °C | 0.03 °C/°C |
K | −200 ~ +1372 °C | 0.001 °C | 0.2 °C | 0.03 °C/°C |
N | −200 ~ +1300 °C | 0.001 °C | 0.2 °C | 0.03 °C/°C |
R | 0 ~ 1768 °C | 0.1 °C | 0.6 °C | 0.03 °C/°C |
S | 0 ~ 1768 °C | 0.1 °C | 0.6 °C | 0.03 °C/°C |
T | −100 ~ 400 °C | 0.001 °C | 0.2 °C | 0.03 °C/°C |
温度
利用Rel函数对额外电缆和寄生电容进行适当调零情况下的精度。
精度 | |||||
精度±(读数%+量程%) | |||||
量程 51 | 分辨率 | 电荷电流52, 53 | 最大电流电压 | 2 年T CAL ±5°C | 温度系数 50 |
10.000000 µA | 1 pA | 15 mV | 30 + 30 | 100 + 30 | 125 + 40 |
100.00000 µA | 10 pA | 15 mV | 20 + 5 | 75 + 12 | 100 + 15 |
1.0000000 mA | 100 pA | 15 mV | 30 + 5 | 75 + 12 | 100 + 15 |
10.000000 mA | 1 nA | 20 mV | 40 + 5 | 75 + 12 | 100 + 15 |
100.00000 mA | 10 nA | 200 mV | 50 + 18 | 300 + 30 | 400 + 30 |
1.0000000 A | 100 nA | 400 mV | 150 + 50 | 400 + 50 | 450 + 50 |
3.000000 A | 1 µA | 1300 mV | 200 + 40 | 400 + 40 | 450 + 40 |
10.000000 A41 | 1 µA | 650 mV | 700 + 275 | 800 + 275 | 1500 + 275 |
