(PA3000)
泰克PA3000 是一种1~4 通道功率分析仪,是专为测试当今单相和多相高效率功率转换产品和设计而优化的。它可以根据地区标准和国际标准,包括Level VI、能源之星、CEC、IEC62301、CQC-3146 等等,迅速查看、分析和存档功率效率、能耗和电气性能。
厂家 | 泰克科技(中国)有限公司 |
产品分类 | 电子测试仪器(603) › 电压/电流/功率测试仪器(62) › 功率计(9) |
●1~4 条通道,支持单相和三相应用
● 10 mW待机功率测量
● 1 MHz 带宽
● 1 MS/s 采样率
● 16位模数转换器
● 100阶谐波分析
●±0.04%基本电压和电流精度
● 30 Arms 和 600 Vrms Cat II (2000 Vpk) 测量
●标配 USB 和 LAN接口 ( 选配 GPIB)
●免费 PWRVIEW 软件
●全彩图形显示器,直观地读出测得值、波形、谐波和能量积分图
●AC/DC电源和 LED 驱动器
●家电和消费电子
● UPS 系统、逆电器和 DC/AC 转换系统
●无线充电
●三相马达和驱动器
Vrms - 电压有效值 | Acf - 电流波峰因数 | VAHf - 基础伏安时 |
Arms - 电流有效值 | Vthd - 电压总谐波失真 | VArHf - 基础伏安时 |
Watt - 瓦特 | Vdf - 功率失真系数 | Vf - 基础伏特有效值 |
VA - 伏安 | Vtif - 电压电话干扰因数 | Af - 基础安培有效值 |
VAr - 伏安无功功率 | Athd - 电流总谐波失真 | Wf - 基础功率 |
Freq - 频率 | Adf - 电流失真系数 | VAf - 基础视在功率 |
PF - 功率因数 | Atif - 电流电话干扰因数 | VArf - 基础无功功率 |
Vpk+ - 峰值电压 ( 正 ) | Z - 阻抗 | PFf - 基础功率因数 |
Vpk- - 峰值电压 ( 负 ) | R - 电阻 | Vrng - 电压范围 |
Apk+ - 峰值电流 ( 正 ) | X - 电抗 | Arng - 安培范围 |
Apk- - 峰值电流 ( 负 ) | Hr - 小时 | Vll - 线路到线路电压 |
Vdc- DC 电压 | WHr - 瓦时 | Vln - 线路到中性点电压 |
Adc - DC 电流 | VAHr - 伏安时 | An - 中性电流 ( 或 3p3w 的第三相电流 ) |
Vrmn - 电压整流中间值 | VArHr - VAr 时 | V 谐波 - 电压谐波 |
Armn - 电流整流中间值 | AHr - 安培时 | A 谐波 - 电流谐波 |
Vcmn - 电压校正整流中间值 | Wav - 平均功率 | W 谐波 - 功率谐波 |
Acmn - 电流校正整流中间值 | PFav - 平均功率因数 | |
Vcf - 电压波峰因数 | CVAr - 校正 VAr |

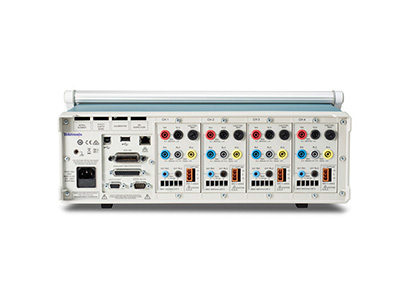

1~4 条通道,可以在出厂时配置
电压连接 (4 mm 安全香蕉插孔输入 ) |
测量 600 Vrms, DC ~ 1 MHz, 连续测量 2000 Vpk, 最大波峰因数 10 |
30 A 电流连接 (4 mm 安全香蕉插孔输入 ) |
测量 30 Arms, DC ~ 1 MHz, 连续测量 200 Apk, 最大波峰因数 10 测量 75 A, 1 s 不重复信号 |
1 A 电流连接 (4 mm 安全香蕉插孔输入 ) |
测量 1 Arms, DC ~ 1 MHz, 连续测量 5 Apk, 最大波峰因数 10 测量 2 A, 1 s 不重复信号 |
外部电流连接 (2 mm 安全香蕉插孔输入 ) | 测量 20 Vpk, DC ~ 1 MHz, 连续测量 50 Vpk, 1 s |
模拟插件电源输出 |
±15 V 供电 ±15 V ±5%, 每个模拟插件输出最大 250 mA( 有保护 ) |
每条测量通道包括一束 4 mm 可堆叠香蕉安全测试线和 2 mm 可堆叠安全测试线 . |
除另行指明外,所有技术数据均为保证值。除另行指明外,所有技术数据适用于所有型号。技术数据如有变更,恕不另行通告。
精度 A rms | (45 Hz ~ 850 Hz) |
1 A 并联 | ±0.04% 读数 ±0.04% 范围 |
30 A 并联 | ±0.04% 读数 ±0.04% 范围 |
外部并联 | ±0.1% 读数 ±0.04% 范围 |
精度 A rms , 典型值 | (10 Hz ~ 45 Hz, 850 Hz ~ 1 MHz) |
1 A 并联 | ±(0.05 + 2×10 -5 × f)% 读数 ±0.05% 范围 ±40 mA |
30 A 并联 | ±(0.05 + 2×10 -5 × f)% 读数 ±0.05% 范围 ±4 mA |
外部并联 | ±(0.1 + 2×10 -5 × f)% 读数 ±0.05% 范围 ±1.1 mV |
精度 A dc | |
1 A 并联 | ±0.05% 读数 ±0.1% 范围 ±100 mA |
30 A 并联 | ±0.05% 读数 ±0.1% 范围 ± 10mA |
外部 A 并联 | ±0.1% 读数 ±0.1% 范围 ±1.1 mV |
范围 | ( 峰值 ) |
1 A 并联 | 12.5mA, 25 mA, 50 mA, 125 mA, 250 mA, 500 mA, 1.25 A, 2.5 A, 5 A |
30 A 并联 | 500 mA, 1 A, 2 A, 5 A, 10 A, 20 A, 50 A, 100 A, 200 A |
外部 A 并联 | 50 mV, 100 mV, 200 mV, 500 mV, 1 V, 2 V, 5 V, 10 V, 20 V |
精度 V rms (45 Hz ~ 850 Hz) | ±0.04% 读数 ±0.04% 范围 |
精度 V rms (10 Hz ~ 45 Hz, 850 Hz ~ 1 MHz), 典型值 |
±(0.05 + 1×10 -5 × f)% 读数 ±0.05% 范围 ±20 mV |
精度 V dc | ±0.05% 读数 ±0.1% 范围 ±50 mV |
范围 ( 峰值 ) | 5 V, 10 V, 20 V, 50 V, 100 V, 200 V, 500 V, 1000 V, 2000 V |
PA3000 必须订购下面其中一个选项:
选项 1CH |
安装了一个输入模块 |
选项 2CH | 安装了两个输入模块 |
选项 3CH | 安装了三个输入模块 |
选项 4CH | 安装了四个输入模块 |
● 线束 ( 每个输入模块一束 )
● 特定国家专用电源线
● 用于外部电流变送器的电源输出
● USB 主机到设备接口电缆
● 校准证明,可溯源美国国家计量学会和 ISO9001 质量体系认证
● 三年产品保修
选项 GPIB | GPIB 接口 |
选项 C3 | 三年校准服务 |
选项 C5 | 五年校准服务 |
选项 D1 | 校准数据报告 |
选项 D3 | 三年校准数据报告 ( 要求选项 C3) |
选项 D5 | 五年校准数据报告 ( 要求选项 C5) |
选项 G3 | 三年全方位保障 ( 包括备用机、预约校准等等 ) |
选项 G5 | 五年全方位保障 ( 包括备用机、预约校准等等 ) |
BB1000-UN | 通用接续盒 (120 V/240 V) |
CT-60-S | 固定磁芯电流变送器 , AC/DC, 高精度 , 最高 60 A |
CT-200-S | 固定磁芯电流变送器 , AC/DC, 高精度 , 最高 200 A |
CT-1000-S | 固定磁芯电流变送器 , AC/DC, 高精度 , 最高 1000 A |
CT-100-M | 固定磁芯电流变送器 , AC/DC, 霍尔效应 , 最高 100 A |
CT-200-M | 固定磁芯电流变送器 , AC/DC, 霍尔效应 , 最高 200 A |
CT-1000-M | 固定磁芯电流变送器 , AC/DC, 霍尔效应 , 最高 1000 A |
CL200 | 电流钳夹 , 1 A - 200 A, 适用于泰克功率分析仪 , 仅 AC |
CL1200 | 电流钳夹 , 0.1 A - 1200 A, 适用于泰克功率分析仪 , 仅 AC |
PA-LEADSET | 泰克功率分析仪更换线束 (1 通道线束 ) |
