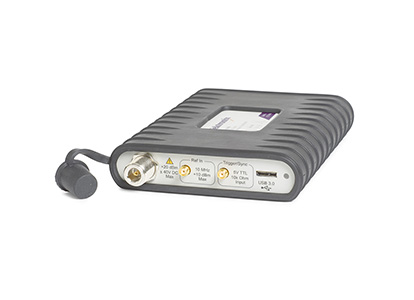

(RSA306B)
RSA306 使用您的电脑和泰克SignalVu-PC™ RF 信号分析软件，为9 kHz ~ 6.2 GHz 信号提供实时频谱分析、流式捕获和深入信号分析功能，而且价格经济，携带异常方便，特别适合现场、工厂或科研应用。
| 厂家 | 泰克科技(中国)有限公司 |
| 产品分类 | 电子测试仪器(603) › 基础性能测试仪(137) › 光谱分析仪（含配件）(22) |
• 使用标配泰克SignalVu-PC™软件，获得全功能频谱分析功能
• 标配17 种频谱和信号分析测量
• 地图绘制、调制分析、WLAN、LTE和蓝牙标准选项支持脉冲测量、播放记录的文件、信号勘测和频率/相位稳定测量
• 实时频谱/ 三维频谱图显示，使查找瞬态信号和干扰的时间达到较小
• 标配应用编程接口(API)，适用于Microsoft Windows 环境
• MATLAB 仪器驱动程序，用于仪器控制工具箱
• 流式捕捉技术，记录长期事件
• 三年保修
• 学术/教育
• 工厂或现场维护、安装和维修
• 经济型设计和制造
• 搜寻干扰
RSA306B 提供了全功能频谱分析和深入的信号分析功能，任何以前的产品都无法比肩其价格。通过使用最新商用接口及计算能力，RSA306B 把信号采集与测量分开，明显降低了仪器硬件的成本。数据分析、存储和重放都在电脑、平板电脑或笔记本电脑上进行。从采集硬件中单独管理 PC，可以简便地升级计算机，最大限度地减少 IT 管理问题。
RSA306B 运行 SignalVu-PC，这一强大的程序是泰克高性能信号分析仪的基础。SignalVu-PC 提供了以前经济型解决方案中没有提供的深入分析功能。DPX 频谱/三维频谱图的实时处理在电脑中进行，进一步降低了硬件的成本。需要编程接入仪器的客户既可以选择 SignalVu-PC 编程接口，也可以使用标配的应用编程接口(API)，其提供了一套丰富的命令和测量功能。.另外还为 API 提供了 MATLAB 驱动程序，可以与MATLAB 和仪器控制工具箱一起使用。
免费的 SignalVu-PC 程序的基本功能远远不只是基本功能。下表概括了 SignalVu-PC 免费软件中包括的测量。
| 通用信号分析 | |
| 频谱分析仪 |
涵盖 1 kHz ~ 6.2 GHz 三条轨迹外加数学轨迹和三维频谱图轨迹 5 个标记，包括功率、相对功率、积分功率、功 率密度和 dBc/Hz 功能 |
| DPX 频谱/频谱图 | 实时显示频谱，在高达 40 MHz 频宽中以 100% 检测概率检测 100 μs 信号 |
| 幅度、频率、相位随时间变化，RF I 和 Q 随时间 变化 | 基本矢量分析功能 |
| 时间概况/ 导航器 | 可以方便地设置采集和分析时间，在多个域中进 行深入分析 |
| 频谱图 | 使用二维或三维瀑布图分析和再分析信号 |
| AM/FM 收听 | 收听 FM 和 AM 信号，并记录到文件中 |
| 模拟调制分析 | |
| AM、FM、PM 分析 | 测量关键 AM、FM、PM 参数 |
| 射频测量 | |
| 杂散信号测量 | 用户自定义极限行和区域，在仪器整个量程内提 供自动频谱违规测试 |
| 频谱辐射模板 | 用户自定义模板或特定标准模板 |
| 占用带宽 | 测量 99% 功率、-xdB 下降点 |
| 通道功率和 ACLR | 可变通道和相邻/ 交替通道参数 |
| MCPR | 完善灵活的多通道功率测量 |
| CCDF | 互补累积分布函数，绘制信号电平统计变化图 |
| RSA306B | USB 实时频谱分析仪, 9 kHz - 6.2 GHz, 40 MHz 采集带宽。 |
|
RSA306B 要求 PC 采用 Windows 7、Windows 8/8.1 或 Windows 10, 64 位操作系统。运行 RSA306B 要求有一条 USB 3.0 连接。安装 SignalVu-PC 要求 8 GB RAM 和 20 GB 空闲硬盘空间。为实现 RSA306B实时功能的全部性能，要求使用 Intel Core i7 第四代处理器。可以使用性能较低的处理器，但实时性能会下降。 贮存流式数据要求 PC 配备的硬盘能够支持 300 MB/s 的流存储速率。 |
| 174-6796-xx | USB 3.0 锁定电缆 (1 M) |
| 063-4543-xx | SignalVu-PC 软件, 文档资料, USB 密钥 |
| 071-3323-xx | 打印的安全/安装手册(英文) |
| 选项 C3 | 3 年校准服务 |
| 选项 C5 | 5 年校准服务 |
| 选项 D1 | 校准数据报告 |
| 选项 D3 | 3 年校准数据报告（要求选项 C3） |
| 选项 D5 | 5 年校准数据报告（要求选项 C5） |
| 选项 R3 | 3 年维修服务（包括保修） |
| 选项 R5 | 5 年维修服务（包括保修） |
SignalVu-PC-SVE 要求 Microsoft Windows 7, 8/8.1 或 10, 64 位操作系统。基本软件是免费的，仪器中标配，另外也可以从下述网站下载：www.tektronix.com/downloads。
提供了下述 SignalVu-PC 应用许可，为您的测量解决方案增加更多功能和价值。下面显示了新许可结构和旧选项。
| 传统 SignalVu-PC 选项 | 新应用许可 | 许可类型 | 说明 |
|---|---|---|---|
| SVA | SVANL-SVPC | 锁定节点 | AM/FM/PM/直接音频分析 |
| SVAFL-SVPC | 浮动 | ||
| SVT | SVTNL-SVPC | 锁定节点 | 稳定时间(频率和相位) 测量 |
| SVTFL-SVPC | 浮动 | ||
| SVM | SVMNL-SVPC | 锁定节点 | 通用调制分析，适用于采集带宽≤40 MHz 的分析仪 |
| SVMFL-SVPC | 浮动 | ||
| SVP | SVPNL-SVPC | 锁定节点 | 脉冲分析，适用于采集带宽≤40 MHz 的分析仪 |
| SVPFL-SVPC | 浮动 | ||
| SVO | SVONL-SVPC | 锁定节点 | 通用 OFD 分析 |
| SVOFL-SVPC | 浮动 | ||
| SV23 | SV23NL-SVPC | 锁定节点 | WLAN 802.11a/b/g/j/p 测量，适用于分析仪 |
| SV23FL-SVPC | 浮动 | ||
| SV24 | SV24NL-SVPC | 锁定节点 | WLAN 802.11n 测量(要求 SV23) |
| SV24FL-SVPC | 浮动 | ||
| SV25 | SV25NL-SVPC | 锁定节点 | WLAN 802.11ac 测量，适用于采集带宽≤40 MHz 的分析仪 (要求 SV23 和 SV24) |
| SV25FL-SVPC | 浮动 | ||
| SV26 | SV26NL-SVPC | 锁定节点 | APCO P25 测量 |
| SV26FL-SVPC | 浮动 | ||
| SV27 | SV27NL-SVPC | 锁定节点 | 蓝牙测量，适用于采集带宽≤40 MHz 的分析仪 |
| SV27FL-SVPC | 浮动 | ||
| MAP | MAPNL-SVPC | 锁定节点 | 地图绘制 |
| MAPFL-SVPC | 浮动 | ||
| SV56 | SV56NL-SVPC | 锁定节点 | 播放记录的文件 |
| SV56FL-SVPC | 浮动 | ||
| CON | CONNL-SVPC | 锁定节点 | SignalVu-PC 实时链接到 RSA306B 频谱分析仪和 MDO4000B/C 系列混合域示波器 |
| CONFL-SVPC | 浮动 | ||
| SV2C | SV2CNL-SVPC | 锁定节点 | WLAN 802.11a/b/g/j/p/n/ac 和实时链接到 MDO4000B，适用于采集带宽≤40 MHz 的分析仪 |
| SV2CFL-SVPC | 浮动 | ||
| SV28 | SV28NL-SVPC | 锁定节点 | LTE 下连 RF 测量，适用于采集带宽≤40 MHz 的分析仪 |
| SV28FL-SVPC | 浮动 | ||
| SV54 | SV54NL-SVPC | 锁定节点 | 信号勘测和分类 |
| SV54FL-SVPC | 浮动 | ||
| SignalVu-PC EDU | EDUFL-SVPC | 浮动 | SignalVu-PC 所有模块的纯教育版本 |
泰克为 RSA306B 提供了各种适配器、衰减器、电缆、阻抗转换器、天线及其他附件。
|
174-6949-00 |
USB 3.0 锁定电缆, 0.5 米(长度是仪器标配的 USB 电缆的一半) |
| 012-1738-00 | 电缆, 50 欧姆, 40 英寸, N 型 (头式)到 N 型 (头式) |
| 012-0482-00 | 电缆，50Ω，BNC（针式）3 英尺 (91 cm) |
| 103-0045-00 | 适配器, 同轴电缆, 50 欧姆 N 型(头式)到 BNC 型(孔式) |
| 013-0410-00 | 适配器, 同轴电缆, 50 欧姆 N 型 (孔式)到 N 型 (孔式) |
| 013-0411-00 | 适配器, 同轴电缆, 50 欧姆 N 型 (头式)到 N 型 (孔式) |
| 013-0412-00 | 适配器, 同轴电缆, 50 欧姆, N 型(头式)到 N 型(头式) |
| 013-0402-00 | 适配器, 同轴电缆, 50 欧姆 N 型 (头式)到 N 7/16 型(头式) |
| 013-0404-00 | 适配器, 同轴电缆, 50 欧姆 N 型(头式)到 Type-7/16 (孔式) |
| 013-0403-00 | 适配器, 同轴电缆, 50 欧姆 N 型(头式)到 DIN 9.5 型(头式) |
| 013-0405-00 | 适配器, 同轴电缆, 50 欧姆 N 型(头式)到 DIN 9.5 型(孔式) |
| 013-0406-00 | 适配器, 同轴电缆, 50 欧姆 N 型(头式)到 SMA 型(孔式) |
| 013-0407-00 | 适配器, 同轴电缆, 50 欧姆 N 型(头式)到 SMA 型(头式) |
| 013-0408-00 | 适配器, 同轴电缆, 50 欧姆 N 型(头式)到 TNC 型(孔式) |
| 013-0409-00 | 适配器, 同轴电缆, 50 欧姆 N 型(头式)到 TNC 型(头式) |
| 013-0422-00 | 连接盘, 50/75 欧姆, 最小损耗, N 型(头式) 50 欧姆 to Type-BNC(孔式) 75 欧姆 |
| 013-0413-00 | 连接盘, 50/75 欧姆, 最小损耗, N 型(头式) 50 欧姆 to Type-BNC(头式) 75 欧姆 |
| 013-0415-00 | 连接盘, 50/75 欧姆, 最小损耗, N 型(头式) 50 欧姆 to Type-F(头式) 75 欧姆 |
| 015-0787-00 | 连接盘, 50/75 欧姆, 最小损耗, N 型(头式) 50 欧姆 to Type-F(孔式) 75 欧姆 |
| 015-0788-00 | 连接盘, 50/75 欧姆, 最小损耗, N 型(头式) 50 欧姆 to N 型(孔式) 75 欧姆 |
| 011-0222-00 | 衰减器, 固定, 10 dB, 2 W, DC-8 GHz, N 型(孔式)到 N 型(孔式) |
| 011-0223-00 | 衰减器, 固定, 10 dB, 2 W, DC-8 GHz, N 型(头式)到 N 型(孔式) |
| 011-0224-00 | 衰减器, 固定, 10 dB, 2 W, DC-8 GHz, N 型(头式)到 N 型(头式) |
| 011-0228-00 | 衰减器, 固定, 3 dB, 2 W, DC-18 GHz, N 型(头式)到 N 型(孔式) |
| 011-0225-00 | 衰减器, 固定, 40 dB, 100 W, DC-3 GHz, N 型(头式)到 N 型(孔式) |
| 011-0226-00 | 衰减器, 固定, 40 dB, 50 W, DC-8.5 GHz, N 型(头式)到 N 型(孔式) |
| 119-6609-00 | BNC 鞭状天线, 宽带未调谐, 灵敏度中心约为 136 MHz, 带通 5-1080 MHz, 长 9 英寸 |
| DF-A0047* | 定向天线, 20-8500 MHz, 带有电子罗盘和前置放大器(如需更多信息，请在 www.Tektronix.com 上搜索DF-A0047) |
| DF-A0047-01* | DF-A0047 定向天线频率范围扩展装置, 9 kHz-20 MHz |
| DF-A0047-C1* | 包括 DF-A0047 天线和 DF-A0047-01 扩展装置 |
| 016-2107-00* | DF-A0047 和 DF-A0047-01 运送箱 |
| 119-6594-00 | Yagi 天线, 825-896 MHz, 前向增益(半波双极):10 dB |
| 119-6595-00 | Yagi 天线, 895-960 MHz, 前向增益 (半波双极):10 dB |
| 119-6596-00 | Yagi 天线, 1710-1880 MHz, 前向增益(半波双极):10.2 dB |
| 119-6597-00 | Yagi 天线, 1850-1990 MHz, 前向增益(半波双极)：9.3 dB |
| 119-6970-00 | 磁铁安装天线, 824 MHz ~ 2170 MHz (要求适配器 103-0449-00) |
| 119-7246-00 | 预滤波器, 通用, 824 MHz ~ 2,500 MHz, N 型(孔式)连接器 |
| 119-7426-00 | 预滤波器, 通用, 2400 MHz ~ 6200 MHz, N 型(孔式)连接器 |
| 119-4146-00 | EMCO E/H 场探头 |
