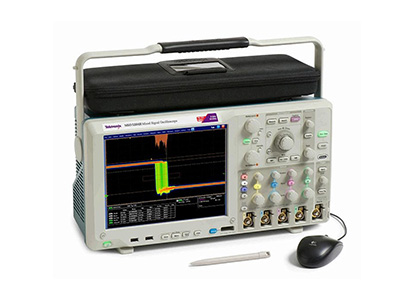

(MSO/DPO 5XXXB)
当前更快数据速率和更小定时裕量的设计需要示波器具有杰出的信号采集性能和分析功能。泰克 MSO/DPO5000B 系列示波器不仅拥有杰出的信号保真度，而且提供高达 2 GHz 的带宽和 10 GS/s 采样率，同时还具有高级分析和数学运算功能，这些功能均可供您随时享用。在示波器上可以运行基于Windows® 的分析软件。只需单击可视触发，即可轻松捕获复杂的信号。MSO 型号包括 16 条数字定时通道，所有型号的配置均可解码常见的串行协议，方便您全面了解您的系统
| 厂家 | 泰克科技(中国)有限公司 |
| 产品分类 | 电子测试仪器(603) › 基础性能测试仪(137) › 示波器(27) |
• Wave inspector® 控制功能，轻松导航和自动搜索波形数据
• 高级触发套件，标配可视触发和搜索
• 53 种自动测量，可供选择的滤波功能、波形数学运算和 FFT 分析
• 波形直方图、眼图、TIE（抖动/定时）测量和分析
• 使用 MATLAB、Visual Studio 和 Excel 进行用户可定义的数学运算
• 选配内存分析、高级抖动、串行数据、功率和宽带 RF
除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规范适用于所有型号。
| MSO5034B DPO5034B | MSO5054B DPO5054B | MSO5104B DPO5104B | MSO5204B DPO5204B | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 输入通道 | 4 | ||||||||
| 带宽 | 350 MHz | 500 MHz | 1 GHz | 2 GHz | |||||
| 计算的上升时间 | 1 ns | 700 ps | 350 ps | 175 ps | |||||
| DC 增益精度 | ±1.5%，高于 30°C 时按 0.10%/°C 降额 | ||||||||
| 带宽限制 | 视仪器型号而定：1 GHz、500 MHz、350 MHz、250 MHz 和 20 MHz | ||||||||
| 有效位数（典型值） | 6 位（仪器带宽时 10 divp-p 正弦波输入，100 mV/div，50 Ω 输入阻抗，最大采样速率，1k 点记录长度） | ||||||||
| 随机噪声（RMS，典型值，采样模式，全部带宽，50 Ω） | |||||||||
| 1 mV/div | 173 μV | 178 μV | 68 μV | 70 μV | |||||
| 2 mV/div | 216 μV | 236 μV | 128 μV | 158 μV | |||||
| 5 mV/div | 231 μV | 281 μV | 214 μV | 307 μV | |||||
| 10 mV/div | 305 μV | 340 μV | 315 μV | 485 μV | |||||
| 20 mV/div | 504 μV | 523 μV | 547 μV | 791 μV | |||||
| 50 mV/div | 1.15 mV | 1.17 mV | 1.29 mV | 1.82 mV | |||||
| 100 mV/div | 2.40 mV | 2.46 mV | 3.08 mV | 4.75 mV | |||||
| 1 V/div | 22.96 mV | 22.98 mV | 23.15 mV | 29.58 mV | |||||
| 最大采样率（所有通道） | 5 GS/s | 5 GS/s | 5 GS/s | 5 GS/s | |||||
| 最大采样率（1 条或 2 条通道) | 5 GS/s | 5 GS/s | 10 GS/s | 10 GS/s | |||||
| 最大等效时间采样率 | 400 GS/s | ||||||||
| 标配最大记录长度 | 25 M |
25M（4 通道） 50M（1 通道或 2 通道） |
|||||||
| 选配选项 5RL 时最大记录长度 | 50 M |
50M（4 通道） 125M（1 通道或 2 通道） |
|||||||
| 选配 10RL 时最大记录长度 | 125 M |
125M（4 通道） 250M（1 通道或 2 通道） |
|||||||
| DPO5034B | 350 MHz，5 GS/s，25 M 记录长度，4 通道数字荧光示波器 |
| DPO5054B | 500 MHz，5 GS/s，25 M 记录长度，4 通道数字荧光示波器 |
| DPO5104B | 1 GHz，10/5 GS/s（2/4 通道），50 M/25 M 记录长度，4 通道数字荧光示波器 |
| DPO5204B | 2 GHz，10/5 GS/s（2/4 通道），50 M/25 M 记录长度，4 通道数字荧光示波器 |
| MSO5034B | 350 MHz，5 GS/s，25 M 记录长度，4+16 通道混合信号示波器 |
| MSO5054B | 500 MHz，5 GS/s，25 M 记录长度，4+16 通道混合信号示波器 |
| MSO5104B | 1 GHz，10/5 GS/s（2/4 通道），50 M/25 M 记录长度，4+16 通道混合信号示波器 |
| MSO5204B | 2 GHz，10/5 GS/s（2/4 通道），50 M/25 M 记录长度，4+16 通道混合信号示波器 |
| TPP0500B | 每条模拟通道一只无源电压探头（500 MHz，10X，3.9 pF），适用于 500 MHz 和 350 MHz 型号 |
| TPP1000 | 每条模拟通道一只无源电压探头（1 GHz，10X，3.9 pF），适用于 2 GHz 和 1 GHz 型号 |
| 200-5130-xx | 正面保护罩 |
| 119-6107-xx | 触摸屏输入笔 |
| 071-298x-xx | 用户手册（在订货时请指明语言） |
| - | 所有示波器均标配高级搜索和标记、DPOJET Essentials、可视触发和搜索及极限测试 |
| - | 附件包 |
| - | 鼠标 |
| - | 校准证明，可以溯源国家计量学会、Z 540-1 标准和 ISO9001 |
| - | 电源线（在订货时请指明电源插头选项） |
| - | 一年保修 |
| P6616 | 适用于 MSO 示波器的 16 通道数字探头 |
| 020-2662-xx | 适用于 MSO 型号的逻辑探头配套套件 |
| 选项 C3 | 3 年校准服务 |
| 选项 C5 | 5 年校准服务 |
| 选项 D1 | 校准数据报告 |
| 选项 D3 | 3 年校准数据报告（要求选项 C3） |
| 选项 D5 | 5 年校准数据报告（要求选项 C5） |
| 选项 G3 | 3 年全面保障（包括备用机、预约校准等） |
| 选项 G5 | 5 年全面保障（包括备用机、预约校准等） |
| 选项 R3 | 3 年维修服务（包括保修） |
| 选项 R5 | 5 年维修服务（包括保修） |
示波器保修和服务不包括探头和附件。 如需了解单独的保修和校准条件，请参阅每种探头和附件型号的技术数据。
记录长度选项
| 选项 | MSO5034B DPO5034B MSO5054B DPO5054B | MSO5104B DPO5104B MSO5204B DPO5204B | ||||
| 选项 5RL | 50 M/Ch | 最大 125 M，50 M/Ch | ||||
| 选项 10RL | 125 M/Ch | 最大 250 M，125 M/Ch | ||||
| 选项 | 描述 | ||||||||
| 选项 BRR | BroadR-Reach 一致性测试（要求 TF-GBE-BTP 或 TF-GBE-ATP 以太网测试夹具） | ||||||||
| 选件 DDRA | DDR 内存总线分析 (要求选项 DJA) (仅适用于 1 GHz 和 2 GHz 型号。) | ||||||||
| 选件 DJA | 抖动和眼图分析工具 - 高级 (DPOJET) | ||||||||
| 选项 DJAN | DPOJET 噪声、抖动和眼图分析工具 (要求选项 DJA) | ||||||||
| 选项 ET3 | 以太网一致性测试（要求 TF-GBE-BTP 或 TF-GBE-ATP 以太网测试夹具） | ||||||||
| 选项 HSIC | USB HSIC 协议解码和电接口验证(要求选项 DJA) (仅适用于 2 GHz 型号。) | ||||||||
| 选项 MOST | MOST Essentials – MOST50 和 MOST150 电接口一致性测试和调试测试解决方案(要求选项 DJA) | ||||||||
| 选项 MTM |
模板测试 – ITU-T (64 Kb/s - 155 Mb/s) – ANSI T1.102 (1.544 Mb/s - 155 Mb/s) – 以太网 IEEE 802.3、ANSI X3.263 (125 Mb/s – 1.25 Gb/s) – SONET/SDH (51.84 Mb/s - 622 Mb/s) – 光纤通道 (133 Mb/s - 2.125 Gb/s) – 光纤通道电接口 (133 Mb/s - 1.06 Gb/s) – USB (12 Mb/s - 480 Mb/s) – IEEE 1394b (491.5 Mb/s - 1.966 Gb/s) – 快速 I/O 串行（最高 1.25 Gb/s） – 快速 I/O LP-LVDS (500 Mb/s - 1 Gb/s) – OIF 标准 (1.244 Gb/s) – CPRI，V4.0 (1.228 Gb/s) – 视频 (143.18 Mb/s - 360 Mb/s) |
||||||||
| 选项 PWR | 功率测量和分析 | ||||||||
| 选项 SR-AERO |
航空串行触发和分析模块 (MIL-STD-1553)。 可以在 MIL-STD-1553 总线上触发数据包级信息，并提供多个分析工具，如信号数字视图、总线视图、以及带有时间标记信息的数据包解码表。 信号输入 – Ch1 - Ch4 任意通道 推荐探头 – 差分探头 |
||||||||
| 选项 SR-AUTO |
汽车串行触发和分析模块 (CAN/LIN/FlexRay)。 可以在 CAN、LIN 和 FlexRay 总线上触发数据包级信息，并提供多个分析工具，如信号数字视图、总线视图、以及带有时间标记信息的数据包解码表。 信号输入 – Ch1 - Ch4 任意通道（MSO 型号为 D0 – D15 任意通道） 推荐探头 – LIN：单端探头；CAN/FlexRay：差分探头 |
||||||||
| 选项 SR-COMP |
计算机串行触发和分析模块 (RS-232/422/485/UART) 可以在 RS-232/422/485/UART 总线上触发数据包级信息，并提供多个分析工具，如信号数字视图、总线视图、数据包解码、搜索工具以及带有时间标记信息的数据包解 码表。 信号输入 – Ch1 - Ch4 任意通道（MSO 型号为 D0 – D15 任意通道） 推荐探头 - RS-232/UART：单端；RS-422/485：差分探头 |
||||||||
| 选项 SR-DPHY |
MIPI® D-PHY 串行分析模块。 可以分析 MIPI DSI-1 和 CSI-2 总线，并提供多个分析工具，如信号数字视图、总线视图、以及带有时间标记信息的数据包解码表。 信号输入 – Ch1 - Ch4 任意通道 推荐探头 – 差分探头 |

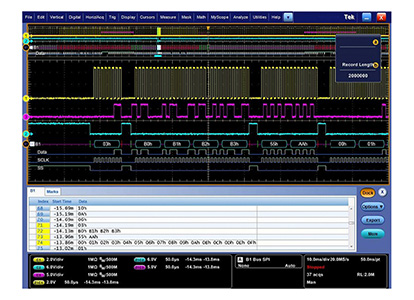

||||||||
| 选项 | 描述 | ||||||||
| 选项 SR-EMBD |
嵌入式串行触发和分析模块（I2C、SPI） 在 I2C 以及 2 线和 3 线 SPI 总线数据包级信息上触发采集，并提供了多种分析工具，信号数字视图、总线视图、数据包解码、搜索工具以及带有时间标记信息的数据包解 码表。 信号输入 - I2C：Ch1 – Ch4 任意通道（MSO 型号为 D0 – D15 任意通道）；SPI：Ch1 – Ch4 任意通道（MSO 型号为 D0 – D15 任意通道） 推荐探头 – I2C，SPI：单端探头 |
||||||||
| 选项 SR-ENET |
以太网串行触发和分析模块（10BASE-T、100BASE-TX） 可以在以太网总线上触发数据包级信息，并提供多个分析工具，如信号数字视图、总线视图、以及带有时间标记信息的数据包解码表。 信号输入 - Ch1 - Ch4 任意通道。 推荐探头 – 差分探头 |
||||||||
| 选项 SR-USB |
USB 2.0 串行触发和分析模块（LS、FS、HS） 可以触发低速、全速和高速 USB 串行总线上的数据包级内容。也可以启动分析工具，如低速、全速和高速 USB 串行总线信号的数字视图、总线视图、数据包解码、搜索 工具以及带有时间标记信息的数据包解码表。 信号输入 - 低速和全速：单端为 Ch1 – Ch4 任意通道（MSO 型号为 D0 – D15 任意通道），差分为 Ch1 – Ch4 任意通道；高速：Ch1 – Ch4 任意通道 推荐探头 - 低速和全速：单端探头或差分探头；高速： 差分探头（只有 1 GHz 和 2 GHz 型号才支持 USB 高速协议。） |
||||||||
| 选项 SVA | AM/FM/PM 音频信号分析（需要选项 SVE） | ||||||||
| 选件 SVE | SignalVu® Essentials – 矢量信号分析软件 | ||||||||
| 选项 SVM | SignalVu®通用调制分析 (要求选项 SVE) | ||||||||
| 选项 SVP | SignalVu® 高级信号分析 (包括脉冲测量) (要求选项 SVE) | ||||||||
| 选项 SVT | SignalVu®频率和相位稳定时间测量 (要求选项 SVE) | ||||||||
| 选项 SV26 | SignalVu® APCO P25 测量 (要求选项 SVE） | ||||||||
| 选项 USB2 | USB 2.0 自动一致性测试软件(要求 TDSUSBF USB 测试夹具。高速 USB 要求 2 GHz 带宽） | ||||||||
| 选项 USBPWR | USB 电源适配器自动一致性测试解决方案 | ||||||||
这些被捆绑项目必须在购买仪器时同时购买。
| 选项 | 说明 | ||||||||
| 选项 PS2 | 电源分析解决方案捆绑套件： DPOPWR、THDP0200、TCP0030A、067-1686-xx（偏移校正夹具） | ||||||||
| 选项 PS3 | 电源分析解决方案捆绑套件： DPOPWR、TMDP0200、TCP0020、067-1686-xx（偏移校正夹具） | ||||||||
浮动许可为管理泰克资产提供了另一种方式。浮动许可允许在所有 MSO/DPO5000、DPO7000 和 DPO/DSA/MSO70000 系列泰克示波器之间简便地移动使用许可密码激活的选项。浮动许可适用于下述许可密码激活的选项。
| 选项 | 说明 | ||||||||
| DPOFL-BRR | BroadR-Reach 一致性测试（要求 TF-GBE-BTP 或 TF-GBE-ATP 以太网测试夹具） | ||||||||
| DPOFL-DDRA | DDR 内存总线分析 (要求选项 DJA) (仅适用于 1 GHz 和 2 GHz 型号) | ||||||||
| DPOFL-DJA | 抖动和眼图分析工具 - 高级 (DPOJET) | ||||||||
| DPOFL-DJAN | DPOJET 噪声、抖动和眼图分析工具 (要求选项 DJA) | ||||||||
| DPOFL-ET3 | 以太网一致性测试（要求 TF-GBE-BTP 或 TF-GBE-ATP 以太网测试夹具） | ||||||||
| DPOFL-HSIC | USB HSIC 协议解码和电接口验证(要求选项 DJA) (仅适用于 2 GHz 型号) | ||||||||
| DPOFL-MOST | MOST Essentials – 电接口一致性和调试测试解决方案(MOST50, MOST150) (要求选项 DJA) | ||||||||
| DPOFL-MTM | 模板测试 | ||||||||
| DPOFL-PWR | 电源测量和分析 | ||||||||
| DPOFL-SR-AERO | 航空串行触发和分析模块 (MIL-STD-1553) | ||||||||
| DPOFL-SR-AUTO | 汽车串行触发和分析模块 (CAN/LIN/FlexRay) | ||||||||
| DPOFL-SR-COMP | 计算机串行触发和分析模块 (RS-232/422/485/UART) | ||||||||
| DPOFL-SR-DPHY | MIPI® D-PHY 串行分析模块 | ||||||||
| DPOFL-SR-EMBD | 嵌入式串行触发和分析模块（I2C、SPI） | ||||||||
| DPOFL-SR-ENET | 以太网串行触发和分析模块（10BASE-T 和 100BASE-TX） | ||||||||
| DPOFL-SR-PCIE | PCI Express 串行分析 (仅适用于≥1 GHz 型号) | ||||||||
| DPOFL-SR-USB | USB 2.0 串行触发和分析模块（LS、FS、HS） | ||||||||
| DPOFL-SR-810B | 8b/10b 串行分析模块 | ||||||||
| DPOFL-SVA | SignalVu® AM/FM/PM/直接音频测量(要求选项 SVE) | ||||||||
| DPOFL-SVE | SignalVu® Essentials – 矢量信号分析软件 | ||||||||
| DPOFL-SVM | SignalVu® 通用调制分析 (要求选项 SVE) | ||||||||
| DPOFL-SVP | SignalVu® 脉冲 – 高级信号分析 (要求选项 SVE) | ||||||||
| DPOFL-SVT | SignalVu® 稳定时间测量 (要求选项 SVE) | ||||||||
| DPOFL-SV26 | SignalVu® APCO P25 测量 (要求选项 SVE) | ||||||||
| DPOFL-USB2 | USB 2.0 自动一致性测试软件(要求 TDSUSBF USB 测试夹具。高速 USB 要求 2 GHz 带宽） | ||||||||
| DPOFL-USBPWR | USB 电源适配器自动一致性测试解决方案 | ||||||||
附件
| 077-0076-xx | 维护手册（仅英文 PDF 文件） |
| 077-0010-xx | 程序员手册（仅英文 PDF 文件） |
| 077-0063-xx | 性能检验和规范手册（仅英文 PDF 文件） |
| TPA-BNC | TekVPI 到 TekProbe BNC 适配器 |
| TEK-DPG | 偏移校正脉冲发生器 |
| TEK-USB-488 | GPIB 到 USB 适配器 |
| HCTEK54 | 硬手提箱 |
| RMD5000 | 机架安装套件 |
| 119-7083-xx | 迷你键盘（USB 接口） |
| 119-7275-xx | 迷你多媒体键盘 |
| 119-7465-xx | TekVPI 外部电源 – 在探头能耗超过 15 W 时要求使用。不包括电源线。订购时请指定电源线。 |
| 119-7766-xx | 外置可读写 DVD 光驱 |
| 065-0952-xx | 备用可移动固态硬盘 |
| K420 | 示波器手推车 |
| NEX-HD2HEADER | Mictor 连接器到方形引脚适配器 |
测试夹具
| 067-1686-xx | 探头校准/电源偏移校正测试夹具 |
| TDSUSBF | 测试夹具，用于选项 USB2 |
| TF-GBE-BTP | 10/100/1000BASE-T 以太网测试使用的基本测试套件 |
| TF-GBE-ATP | 10/100/1000BASE-T 以太网高级测试套件（包括 1000BASE-T 抖动测试信道电缆） |
| TF-GBE-EE | 进行节能以太网测量的额外的测试夹具。通过 Crescent Heart Software (http://www.c-h-s.com) 订购 |
适配器
| P6701B | 光电转换器（多模）。要求 TekVPI ® 到 TekProbe BNC 适配器 (TPA-BNC)。 |
| P6703B | 光电转换器（单模）。要求 TekVPI ® 到 TekProbe BNC 适配器 (TPA-BNC)。 |
探头
泰克提供了 100 多种不同的探头，满足您的应用需求。如需了解泰克提供的完整的探头清单，请访问www.tektronix.com/probes。
| TPP0500B | 500 MHz，10X TekVPI ® 无源电压探头，3.9 pF 输入电容 |
| TPP1000 | 1 GHz，10X TekVPI 无源电压探头，3.9 pF 输入电容 |
| TPP0502 | 500 MHz，2X TekVPI 无源电压探头 |
| TAP2500 | 2.5 GHz TekVPI 有源单端电压探头 |
| TAP1500 | 1.5 GHz TekVPI 有源单端电压探头 |
| TDP3500 | 3.5 GHz TekVPI 差分电压探头，±2 V 差分输入电压 |
| TDP1500 | 1.5 GHz TekVPI 差分电压探头，±8.5 V 差分输入电压 |
| TDP1000 | 1 GHz TekVPI 差分电压探头，±42 V 差分输入电压 |
| TDP0500 | 500 MHz TekVPI 差分电压探头，±42 V 差分输入电压 |
| TCP0150 | 20 MHz TekVPI 150 A AC/DC 电流探头 |
| TCP0030A | 120 MHz TekVPI 30 A AC/DC 电流探头 |
| TCP0020 | 50 MHz TekVPI 20 A AC/DC 电流探头 |
| TPP0850 | 2.5 kV，800 MHz TekVPI 高压无源探头 |
| TMDP0200 | ±750 V，200 MHz 高压差分探头 |
| THDP0200 | ±1.5 kV，200 MHz 高压差分探头 |
| THDP0100 | ±6 kV，100 MHz 高压差分探头 |
| P5100A | 2.5 kV，500 MHz，100X 高压无源探头 |
