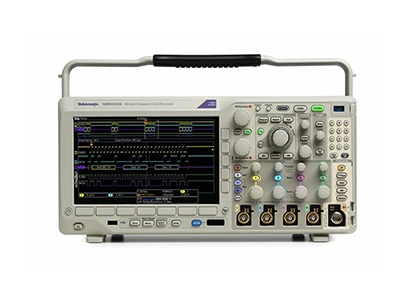

(MDO3XXX)
当今集成设计需要集成度与之相当的示波器，如 MDO3000 混合域示波器 (MDO) 系列。这是一种 6 合 1 示波器，集成了一台频谱分析仪、一台任意函数发生器、一台逻辑分析仪、一台协议分析仪和一台数字电压表/计数器。
MDO3000 系列可以全面定制及全面升级，您可以现在或在以后需要时增加仪器和性能。
| 厂家 | 泰克科技(中国)有限公司 |
| 产品分类 | 电子测试仪器(603) › 基础性能测试仪(137) › 示波器(27) |
● 采用 125 种触发组合的获奖示波器
● 通过 Wave Inspector® 控件达到 10 M 点记录长度
●标配基本频谱分析仪
●根据测试需求添加仪器和功能
●嵌入式设计
通过六合一MDO3000，同时支持各种常用的串行总线，可以在混合信号嵌入式系统上执行系统级调试，迅速发现和解决问题，包括当今常用的串行总线技术。
●功率设计
使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。
●教育
管理工作台上的多台仪器可能会非常麻烦。MDO3000在一台小型(5.8英寸, 147.4 mm深)仪器中集成了六台仪器，不需要管理多台仪器。体积小、集成度高，可以帮助您讲授各种电子原理，用来执行更加完善的实验。全面升级能力可以在需求变化时或在预算允许时再增加功能。
●制造测试和调试
规格和空间限制可能会给车间带来巨大影响。独特的六合一MDO3000在一台仪器中集成了多台仪器，减少了占用的机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。
●安装和维护服务
在需要的时间和地点获得适当的仪器至关重要。MDO3000在一台轻便(9.2磅, 4.2千克)的便携式仪器中同时融合了六台仪器 – 在空间有限及需要灵活性时提供了理想选择。
除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规格适用于所有型号。
| MDO3012 | MDO3014 | MDO3022 | MDO3024 | MDO3032 | MDO3034 | MDO3052 | MDO3054 | MDO3102 | MDO3104 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 模拟通道 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| 模拟通道带宽 | 100 MHz | 100 MHz | 200 MHz | 200 MHz | 350 MHz | 350 MHz | 500 MHz | 500 MHz | 1 GHz | 1 GHz |
|
上升时间（典型计算值） （10 mV/格设置，50 Ω 输入终 端） |
4 ns | 4 ns | 2 ns | 2 ns | 1.14 ns | 1.14 ns | 800 ps | 800 ps | 400 ps | 400 ps |
| 采样率（1 个通道） | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s |
| 采样率（2 个通道） | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s |
| 采样率（4 个通道） | - | 2.5 GS/s | - | 2.5 GS/s | - | 2.5 GS/s | - | 2.5 GS/s | - | 2.5 GS/s |
| 记录长度（1 个通道） | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M |
| 记录长度（2 个通道） | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M |
| 记录长度（4 个通道） | - | 10 M | - | 10 M | - | 10 M | - | 10 M | - | 10 M |
| 带有 MDO3MSO 选件的数字通 道 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| 带有 MDO3AFG 选件的任意函 数发生器输出 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 频谱分析仪通道 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 频谱分析仪的标准频率范围 |
9 kHz - 100 MHz |
9 kHz - 100 MHz |
9 kHz - 200 MHz |
9 kHz - 200 MHz |
9 kHz - 350 MHz |
9 kHz - 350 MHz |
9 kHz - 500 MHz |
9 kHz - 500 MHz |
9 kHz - 1 GHz | 9 kHz - 1 GHz |
| 带有 MDO3SA 选件的频谱分析 仪的可选频率范围 | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz | 9 kHz - 3 GHz |
1.示波器
2.频谱分析仪
3.任意函数发生器（选配）
4.逻辑分析仪（选配）
5.协议分析仪（选配）
数字电压表/频率计数器（产品注册后免费提供）
| MDO3012 | 混合域示波器，2 条 100 MHz 模拟通道，1 个 100 MHz 频谱分析仪输入 |
|
MDO3014 |
混合域示波器，4 条 100 MHz 模拟通道，1 个 100 MHz 频谱分析仪输入 |
| MDO3022 | 混合域示波器，2 条 200 MHz 模拟通道，1 个 200 MHz 频谱分析仪输入 |
| MDO3024 | 混合域示波器，4 条 200 MHz 模拟通道，1 个 200 MHz 频谱分析仪输入 |
| MDO3032 | 混合域示波器，2 条 350 MHz 模拟通道，1 个 350 MHz 频谱分析仪输入 |
| MDO3034 | 混合域示波器，4 条 350 MHz 模拟通道，1 个 350 MHz 频谱分析仪输入 |
| MDO3052 | 混合域示波器，2 条 500 MHz 模拟通道，1 个 500 MHz 频谱分析仪输入 |
| MDO3054 | 混合域示波器，4 条 500 MHz 模拟通道，1 个 500 MHz 频谱分析仪输入 |
| MDO3102 | 混合域示波器，2 条 1 GHz 模拟通道，1 个 1 GHz 频谱分析仪输入 |
| MDO3104 | 混合域示波器，4 条 1 GHz 模拟通道，1 个 1 GHz 频谱分析仪输入 |
探头
| 100 MHz、200 MHz 型号 | TPP0250，250 MHz 带宽，10X，3.9 pF。 每条模拟通道一只无源电压探头 |
| 350 MHz、500 MHz 型号 | TPP0500B，500 MHz 带宽，10X，3.9 pF。 每条模拟通道一只无源电压探头 |
| 1 GHz 型号 | TPP1000，1 GHz 带宽，10X，3.9 pF。 每条模拟通道一只无源电压探头 |
| 带有 MDO3MSO 选件的型号还包括 | 一只 P6316 16 通道逻辑探头和附件 |
附件
| 103-0473-00 | N 到 BNC 适配器 |
| 063-4526-xx | 文档光盘 |
| 071-3249-00 | 安装和安全说明，印刷手册（翻译成英语、日语和简体中文） |
| 016-2008-xx | 附件包 |
| - | 电源线 |
| - | OpenChoice® Desktop 软件（存于文档光盘或从 cn.tek.com/software/downloads 下载） |
| - | 校准证明，可溯源美国国家计量机构和 ISO9001 质量体系 |
保修
三年保修，涵盖 MDO3000 仪器的所有部件和人工。一年保修，涵盖随附探头的所有部件和人工。
| MDO3AFG | 任意函数发生器，拥有 13 种预定义波形，并可生成任意波形 |
|
MDO3MSO |
16 条数字通道；包括 P6316 数字探头和附件 |
| MDO3SA | 把频谱分析仪的输入频率范围提高到 9 kHz – 3 GHz，把捕获带宽提高到 3 GHz |
| MDO3SEC | 增强了仪器安全性，通过密码保护控制，开启/关闭所有仪器端口和仪器固件更新功能 |
| MDO3BND | 应用模块， 可在一个模块中包含 MDO3AERO 、MDO3AUDIO 、MDO3AUTO 、MDO3COMP 、MDO3EMBD、MDO3FLEX、MDO3LMT、MDO3PWR 和 MDO3USB 应用模块的所有功能。可在需要多个串行总线调试和分析应用模块的情况中节省资金，并且可以轻松地将整套功能从一台仪器移到另一台仪器。 |
| MDO3AERO |
航天串行触发和分析模块。允许在 MIL-STD-1553 总线上包级别信息上触发，并提供分析工具，如信号的数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。 信号输入 - Ch1 - Ch4 中的任一通道、数学、Ref1 - Ref4 推荐探头 - 差分或单端（仅需要一个单端信号） |
| MDO3AUDIO |
音频串行触发和分析模块。允许在 I2S、LJ、RJ 和 TDM 音频总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。 信号输入 - Ch1 - Ch4 任一通道，D0 - D15 任一输入推荐探头 – 单端 |
| MDO3AUTO |
汽车串行触发和分析模块。允许在 CAN、FD（ISO 和非 ISO）和 LIN 总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。 信号输入 – CAN、CAN FD 或 LIN：Ch1 - Ch4 任一通道，D0 - D15 任一输入 推荐探头 - CAN、 CAN FD：单端或差分；LIN：单端 |
| MDO3COMP |
计算机串行触发和分析模块。允许在 RS-232/422/485/UART 总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。 信号输入 - Ch1 - Ch4 任一通道，D0 - D15 任一输入 推荐探头 – RS-232/UART：单端；RS-422/485：差分 |
| MDO3AUTO |
嵌入式串行触发和分析模块。允许在 I2C 和 SPI 总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。 信号输入 - I2C 或 SPI：Ch1 - Ch4 任一通道，D0 - D15 任一输入 推荐探头 – 单端 |
| MDO3FLEX |
FlexRay 串行触发和分析模块。允许在 FlexRay 总线上进行包级别信息触发，并提供分析工具，如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。 信号输入 - Ch1 - Ch4 任一通道（在安装 MDO3MSO 选件后 D0 - D15 中的任一输入；仅单端探测） 推荐探头 – 单端或差分 |
| MDO3USB |
USB 串行触发和分析模块。可以触发低速、全速和高速 USB 串行总线上的数据包级内容。同时还提供适用于低速、全速和高速 USB 串行总线的分析工具，如信号的数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。 信号输入 - 低速和全速：Ch1 - Ch4 任一通道，D0 - D15 任一输入；低速、全速和高速：Ch1 - Ch4 任 一通道，Math，Ref1 - Ref4 注：高速解码仅支持 1 GHz 型号。 推荐探头 - 低速和全速：单端或差分；高速：差分 |
| MDO3PWR | 功率分析应用模块。允许准确快速地分析功率质量、开关损耗、谐波、安全作业区 (SOA)、调制、波纹和转换速率（dI/dt、dV/dt）。 |
| MDO3LMT | 极限和模块测试应用模块。对"黄金标准"波形生成的极限模板进行测试，以及使用自定义模板进行模板测试。 |
探头
泰克公司提供 100 多种探头，可以满足您的各种应用需求。
|
TPP0250 |
250 MHz，10X TekVPI® 无源电压探头，3.9 pF 输入电容 |
| TPP0500B | 500 MHz，10X TekVPI® 无源电压探头，3.9 pF 输入电容 |
| TPP0502 | 500 MHz，2X TekVPI® 无源电压探头，12.7 pF 输入电容 |
| TPP0850 | 2.5 kV，800 MHz，50X TekVPI® 无源高压探头 |
| TPP1000 | 1 GHz，10X TekVPI® 无源电压探头，3.9 pF 输入电容 |
| TAP1500 | 1.5 GHz TekVPI® 有源单端电压探头 |
| TAP2500 | 2.5 GHz TekVPI® 有源单端电压探头 |
| TAP3500 | 3.5 GHz TekVPI® 有源单端电压探头 |
| TCP0020 | 50 MHz TekVPI® 20 安培交流/直流电流探头 |
| TCP0030A | 120 MHz TekVPI® 30 安培交流/直流电流探头 |
| TCP0150 | 20 MHz TekVPI® 150 安培交流/直流电流探头 |
| TDP0500 | 500 MHz TekVPI® 差分电压探头，±42 V 差分输入电压 |
| TDP1000 | 1 GHz TekVPI® 差分电压探头，±42 V 差分输入电压 |
| TDP1500 | 1.5 GHz TekVPI® 差分电压探头，±8.5 V 差分输入电压 |
| TDP3500 | 3.5 GHz TekVPI® 差分电压探头，±2 V 差分输入电压 |
| THDP0200 | ±1.5 kV，200 MHz TekVPI® 高压差分探头 |
| THDP0100 | ±6 kV，100 MHz TekVPI® 高压差分探头 |
| TMDP0200 | ±750 V，200 MHz TekVPI® 高压差分探头 |
附件
| TPA-N-PRE | 预放大器，12 dB 标称增益，9 kHz - 6 GHz |
| TPA-N-VPI | N 到 TekVPI 适配器 |
| 119-4146-00 | 近场探头组、100 kHz - 1 GHz |
| 119-6609-00 | 柔性单极天线 |
| 077-0981-xx | 维修手册（仅英文） |
| TPA-BNC | TekVPI® 至 TekProbe™ BNC 适配器 |
| TEK-DPG | TekVPI 相差校正脉冲发生器信号源 |
| 067-1686-xx | 功率测量相差校正和校准夹具 |
| SignalVu-PC-SVE | 矢量信号分析软件 |
| TEK-USB-488 | GPIB 到 USB 适配器 |
| ACD3000 | 软搬运箱（包括前保护盖） |
| HCTEK4321 | 硬搬运箱（需要 ACD3000） |
| RMD3000 | 机架安装套件 |
| 200-5052-00 | 前面保护罩 |
