HDMI协议分析仪

(VA-1849-C)

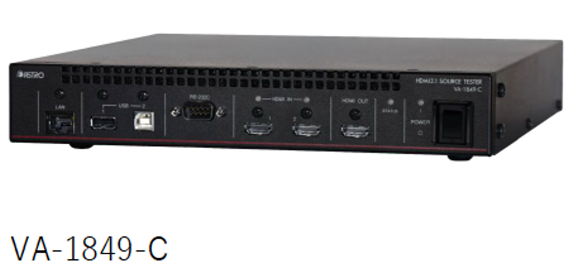

Astrodesign HDMI协议分析仪

VA-1849-C是一款支持HDMI2.1信号FRL（最大12Gbps/4Lane）和TMDS的信号源检测器，通过PC控制以及命令设置各实验项目，可检测和分析信号源DUT。
VA-1849-C可实现生产线和品质管理部门的自动检测。

厂家	株式会社　アストデザイン
产品分类	电子测试仪器(619) › 基础性能测试仪(143) › 音频/映像分析仪(9)

●同步功能

可实现视频/音频定时、InfoFrame检测、HDCP 1.4/2.3的认证处理、EDID/SCDC的通信解析。
支持最大8K/60p YC_BC_R4:2:0以及4K/120p YC_BC_R 4:4:4的非压缩影像信号。
支持最大8K/60p YC_BC_R4:4:4的压缩影像信号。

●检测功能

通过对比内置模式和输入模式，可检测比特丢失和色彩缺陷等协议，也可自动检测FRL链路训练（对比检测最高支持4K/120p）。
可确认输入信号的数据包是否与前期设定的期待值一致。
可确认输入的音频信号是否在前期设定的可接受范围内。

●信号源功能

支持CTA-861-G、VESA Display Monitor Timing（DMT）标准的影像信号输出。
可设置发送InfoFrame的各种参数。

●外部控制

支持LAN、USB-TypeB、RS-232C的测定结果以及参数设定等命令的发送与接收。
通过命令的组合，可开发独家控制软件。

●结果・登录保存

可用U盘分析数据，并保存testlog。
＜关于对比检测的合格/不合格判断＞
从调色板创建内部视频模式，通过比较输入视频模式进行对比检测。
在坐标上显示误差像素值和颜色（X，Y），来分析A和B的差异。
可在调色板上保存16种颜色以及最多3个用于比较颜色的模板信息。

用于捕获、解码 HDMI 传输中的音视频及控制信号，适配 HDMI 全版本协议，广泛应用于 HDMI 相关产品的研发、测试、生产等环节，同时也支撑行业认证与教学科研。
