特征

1. 单机60ms内完成系统全功率响应。
2. 模块化设计，备品和备件为标准化单元，系统前维护设计，一人即可完成维护任务；
3. 单模块故障，不影响系统其它模块使用；
4. 三电平设计，低谐波，高效率，模块间无环流，系统效率高达96.5%。
5. 具备CAN/RS485与BMS通信，兼容铅酸，锂电，铅碳等多种电池;
6. 可以进行并网有功无功调度，满足多种应用需求；

用途

• 基本功能

1）直流恒压源，直流电压可设定；

2）直流侧DCDC具备限流，限压预充功能；预充电流和目标电压可通过PCS LCD及后台通信的方式可设。

• 通信与监控

1）支持RS485、LAN与EMS等监控设备连接；具备7寸液晶显示屏（LCD）作为人机界面。通过按键操作，LCD可清晰显示实时各项运行数据，实时故障信息，历史故障信息。

2）通信协议支持Modbus TCP/RTU；

3）具备CAN/RS485通信，可直接与BMS通信，参与电池管理，给电池充放电；

• 安全与保护

PCS同时配置有硬件故障保护和软件保护，保护功能完善，保护范围交叉重叠，没有死区，确保在各种故障情况下的系统安全。

1）交流进线相序错误保护；

2）电网电压不平衡度保护；

3）交、直流过电流/短路保护；

4）交、直流过/欠压保护；

5）交流过/欠频保护；

6）直流极性反接保护；

7）散热系统故障保护；

8）过温保护；

9）电池过充过放保护；

10）通讯故障保护；

• 故障记录

储能变流器应具有故障以及操作日志记录功能，故障记录可通过人机界面进行查阅。

• 急停控制

PCS具备急停控制功能，通过凤凰端子引出控制接点，输入信号为常闭干接点。

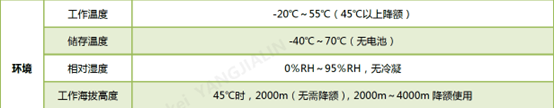

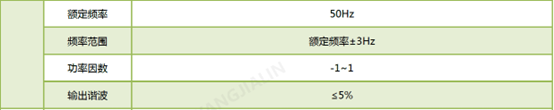

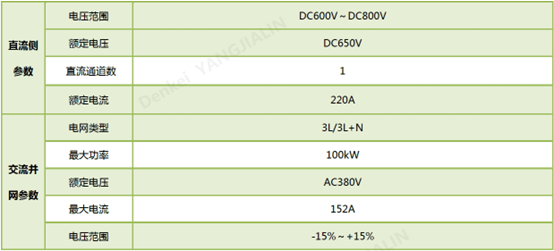

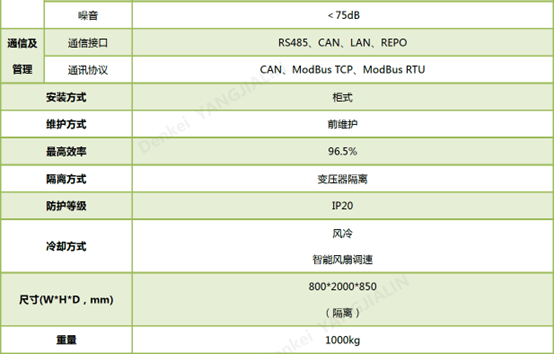

规格
