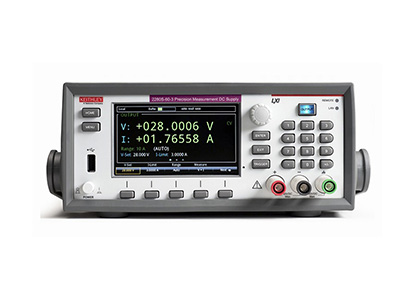

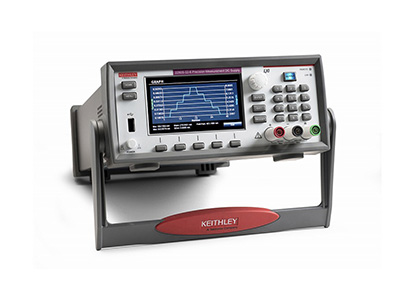

(2280S-32-6, 2280S-60-3)
2280S 系列电源提供高达 192W 的低输出噪声功率和优异的负载电流测量灵敏度。内置绘制功能允许监视漂移等趋势。这些电源提供高达 6½ 的数字分辨率,可放心地检定负载电流的微小变化。四个负载电流测量范围支持以数字万用表质量精度测量设备的满负载电流、待机模式电流和睡眠模式小电流。
厂家 | 泰克科技(中国)有限公司 |
产品分类 | 电子测试仪器(603) › 电源(67) › 直流电源(25) |
• 对100nA~6A范围负载电流进行监控,精度高
• 对电压和电流进行测量,具有6位半分辨率
• 捕获动态负载电流,最短140μs
•低噪声、线性稳压电源,输出功率高达192W
•可编程上升和下降时间,避免电压过冲和欠冲瞬态
•内建绘图功能,简化分析趋势或显示电压/电流波形
•高分辨率TFT显示屏、软键/基于光标的用户接口,简化电源使用
• 可编程输出序列缩短测试时间
• 阱电流高达0.45A,迅速释放电压
•数字I/O,可与其他器件和仪器直接通信
•GPIB, USB和LAN接口
•内建web页面,简化自动控制/监视
•利用KickStart启动软件,轻松实现自动测试
23°C ±5°C 1小时仪器预热
直流输出额定值 | ||
2280S-32-6 | 2280S-60-3 | |
电压 | 0~32 V | 0~60 V |
电流 | 0~6 A | 0~3.2 A |
输入功率 | 192 W | 192 W |
电压 1 | ||
源设置 | ||
2280S-32-6 | 2280S-60-3 | |
准确度 | ± (0.02% + 3 mV) | ± (0.02% + 6 mV) |
分辨率 | 1 mV | 1 mV |
测量 2 (0.5V过量程) | ||
2280S-32-6 | 2280S-60-3 | |
准确度 | ± (0.02% + 2 mV) | ± (0.02% + 4 mV) |
分辨率 | 0.1 mV | 0.1 mV |
在更快的测量设置时进行额外补偿 | ||
2280S-32-6 | 2280S-60-3 | |
5½ (0.1 PLC) | 0.21 mV | 0.40 mV |
4½ (0.01 PLC) | 1.44 mV | 2.7 mV |
3½ (0.002 PLC) | 7.60 mV | 14.25 mV |
稳压 | ||
2280S-32-6 | 2280S-60-3 | |
负载 | ±(0.01% + 2 mV) | ±(0.01% + 2 mV) |
线路 | ±(0.01% + 1 mV) | ±(0.01% + 1 mV) |
输出波纹与噪声 | ||
2280S-32-6 | 2280S-60-3 | |
带宽 20Hz–20MHz | < 1mV RMS | < 2mV RMS |
< 5mV 峰-峰 | < 7mV 峰-峰 |
负载瞬态恢复时间:电阻负载由50%负载至100%负载或者由100%负载至50%负载至: <50μs达到V-set的15mV。
斜率: 上升电压与下降电压: 10V/s~100V/s。在有限条件3下高达1000V/。缺省值100V/s。
每根引线的最大源电压降: 为保持指定的电压精度: 1V。
最大检测HI和检测LO引线电阻:为保持指定的电压精度: 2Ω。
电流 | ||
电流限幅设置 | ||
2280S-32-6 | 2280S-60-3 | |
满刻度安培 | 6.1 A | 3.3 A |
准确度 | ±(0.05% + 5 mA) | ±(0.05% + 5 mA) |
分辨率 | 0.1 mA | 0.1 mA |
测量 4 (120%过量程,10A除外) | |||
量程 | 分辨率 | 2280S-32-6 | 2280S-60-3 |
10 mA | 10 nA | ±(0.05% + 10 µA) | ±(0.05% + 10 µA) |
100 mA | 100 nA | ±(0.05% + 10 µA) | ±(0.05% + 10 µA) |
1 A | 1 µA | ±(0.05% + 250 µA) | ±(0.05% + 250 µA) |
10 A | 10 µA | ±(0.05% + 250 µA) | ±(0.05% + 250 µA) |
在更快的测量设置时进行额外补偿 | |||
测量分辨率 与 (NPLC) |
量程 | 2280S-32-6 | 2280S-60-3 |
5½ (0.1 PLC) | 10 mA | 5.0 µA | 5.0 µA |
100 mA | 20 µA | 20 µA | |
1 A | 80 µA | 80 µA | |
10 A | 2.0 mA | 2.0 mA | |
4½ (0.01 PLC) | 10 mA | 20 µA | 20 µA |
100 mA | 40 µA | 40 µA | |
1 A | 500 µA | 500 µA | |
10 A | 10 mA | 10 mA | |
3½ (0.002 PLC) | 10 mA 30 µA | 30 µA | 30 µA |
100 mA | 250 µA | 250 µA | |
1 A | 3.25 mA | 3.25 mA | |
10 A | 75 mA | 75 mA |
电流脉冲测量 5 | ||
2280S-32-6 | 2280S-60-3 | |
最小脉宽(10mA与100mA量程) 6分辨率 | 2 ms | 2 ms |
最小脉宽(1A与10A量程)6 | 140 µs | 140 µs |
捕获两个连续脉冲的最短时间 | 0.5 ms | 0.5 ms |
稳压 | ||
2280S-32-6 | 2280S-60-3 | |
负载 | ±(0.01% + 0.25 mA) | ±(0.01% + 0.25 mA) |
线路 | <0.01% ± 0.25 mA | <0.01% ± 0.25 mA |
输出波纹与噪声 | ||
2280S-32-6 | 2280S-60-3 | |
带宽 20Hz–20MHz | < 3mA RMS | < 3mA RMS |
最大连续吸收电流均值 | ||
2280S-32-6 | 2280S-60-3 | |
不可编程 | 0.45 A ±15% | 0.45 A ±15% |
系统测量速度 | |||||
2280S-32-6 | 2280S-60-3 | ||||
设置 | 电压电流同时 ( V+I ) | 电流或电压(I或V) | |||
条件 (读数/s) |
测量分辨率 与(NPLC) |
自动调零 开启 |
自动调零 关闭 |
自动调零 开启 |
自动调零 关闭 |
外部测量速度 (通过PC端发送Read? 命令的最大采集速度) |
6½ (5 PLC) | 2.0 (1.5) 9 | 5.4 (4.5) | 2.5 (2.3) | 9.0 (8.5) |
6½ (1 PLC) | 9.0 (8.0) | 20 (18) | 11.5 (9.5) | 30.0 (28) | |
5½ (0.1 PLC) | 48 (38) | (48) 50.0 | 50 (48.0) | 95.0 (85.0) | |
内部传输速度(发送*TRG命令 启动采集,2280s内部存储器 1s获取的最大数据量) |
4½ (0.01 PLC) 7 | 680 (646) | 1915 (1820) | ||
3½ (0.002 PLC) 8 | 845 (833) | 2668 (2650) |
保护 | ||
过压保护 (OVP) | 2280S-32-6 | 2280S-60-3 |
设置准确度 | ±(0.25% + 0.25 V) | ±(0.25% + 0.5 V) |
分辨率 | 125 mV | 250 mV |
响应时间 | <1.5 ms | <1.5 ms |
过流保护 (OCP) | 2280S-32-6 | 2280S-60-3 |
设置准确度 | ±(0.25% + 0.10 A) | ±(0.25% + 0.10 A) |
分辨率 | 25 mA | 12.5 mA |
响应时间 | <1.5 ms | <1.5 ms |
过温保护 (OTP) | 2280S-32-6 | 2280S-60-3 |
输出关闭温度 | >93°C (典型值) | >93°C (典型值) |
响应时间 | <1.5 ms (典型值) | >93°C (典型值) |
2280S 系列 |
|
2280S-32-6 | 高精度测量直流电源,32V, 6A |
2280S-60-3 | 高精度测量直流电源, 60V, 3.2A |
快速启动指南
KickStart快速启动指南
用户文档CD
LAN交叉线
电源线
后面板交配连接器
2280-001 |
后面板交配连接器 |
CA-180-3A | LAN交叉线 |
USB-B-1 | USB电缆,A型和B型, 1m (3.3 ft) |
2450-TLINK | Trigger Link电缆,实现2280S数字I/O与其他吉时利仪器Trigger Link I/O的连接 |
4299-8 | 单固定机架安装套件 |
4299-9 | 双固定机架安装套件 |
4299-10 | 双固定机架安装套件,用于一台 2U图形显示仪器和一台26xx系列 仪器 |
4299-11 | 双固定机架安装套件,用于一台 2U图形显示仪器和一台24xx、 2000系列或2U安捷伦仪器 |
KPCI-488LPAIEEE-488.2接口板,用于PCI总线 | |
KUSB-488B | IEEE-488.2 USB-GPIB接口适配器, 用于USB端口连接,包含2m (6.6 ft) 电缆 |
7007-05 | 双层屏蔽高级IEEE-488接口电缆, 0.5m (1.6 ft) |
7007-1 | 双层屏蔽高级IEEE-488接口电缆, 1m (3.2 ft) |
7007-2 | 双层屏蔽高级IEEE-488接口电缆, 2m (6.5 ft) |
7007-3 | 双层屏蔽高级IEEE-488接口电缆, 3m (10 ft) |
7007-4 | 双层屏蔽高级IEEE-488接口电缆, 4m (13 ft) |
