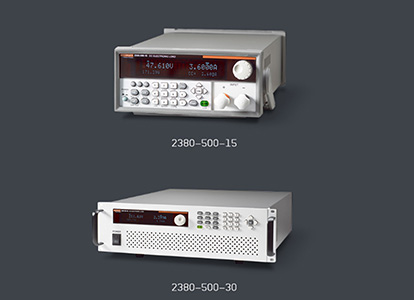

(2380-120-60, 2380-500-15, 2380-500-30)

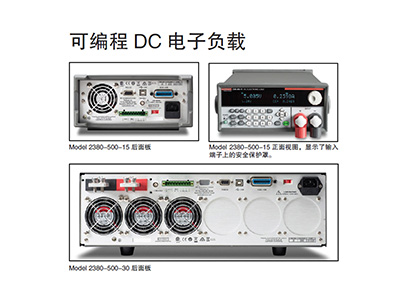

2380 系列可编程直流电子负载是单输出独立负载,包括 200W、250W 和 750W 三个型号。 2380 系列具有多种操作模式,高达 25 kHz 的动态循环,出色的电压/电流分辨率和回读精度,以及多种接口可供选择,适合测试工作台电源。
厂家 | 泰克科技(中国)有限公司 |
产品分类 | 电子测试仪器(603) › 电源(67) › 电子负载(18) |
● 200W、250W和 750W三种型号
●支持最高 500V或 60A
●恒定电流 (CC)、恒定电压 (CV)、恒定电阻(CR) 和恒定功率(CP) 工作模式
● LED 仿真负载测试模式
● 0.1mV/0.01mA 电压和电流读数分辨率
●动态模式,周期率最高25kHz
●电压上升时间和下降时间测量
●电流监测功能
●列表模式
●电池测试模式
●内置 GPIB、USB 和 RS-232接口
● AC/DC 电源和 DC/DC 模块环境测试、压力测试和加速生命周期测试
● LED 照明驱动装置和高功率元件测试
●汽车电子测试
●电池研究和充放测试
●生产测试
技术指标
Model 2380-500-15/2380J-500-15 | Model 2380-120-60/2380J-120-60 | |||||||
低值范围 | 高值范围 | 低值范围 | 高值范围 | |||||
额定值 (0° -40℃ ) |
输入电压 | 0-500 V | 0-500 V |
额定值 (0° -40℃ ) |
输入电压 | 0-120 V | 0-120 V | |
输入电流 | 0-3 A | 0-15 A | 输入电流 | 0-6 A | 0-60 A | |||
输入功率 | 200 W | 200 W | 输入功率 | 250 W | 250 W | |||
最低工作电压 | 0.6 V@3 A ( 最大 0.9 V) | 4.5 V @ 15 A | 最低工作电压 | 0.18 V @ 6 A | 1.8 V @ 60 A | |||
恒定电压模式 | 范围 | 0.1-50 V | 0.1-500 V | 恒定电压模式 | 范围 | 0-18 V | 0-120 V | |
分辨率 | 1 mV | 10 mV | 分辨率 | 1 mV | 10 mV | |||
准确度 | ±(0.05% + 0.025% FS) | ±(0.05% + 0.025% FS) | 准确度 | ±(0.05% + 0.025% FS) | ±(0.05% + 0.025% FS) | |||
恒定电流模式 | 范围 | 0-3 A | 0-15 A | 恒定电流模式 | 范围 | 0-6 A | 0-60 A | |
分辨率 | 0.1 mA | 1 mV | 分辨率 | 0.1 mA | 1 mV | |||
准确度 | ±(0.05% + 0.05% FS) | ±(0.05% + 0.05% FS) | 准确度 | ±(0.05% + 0.1% FS) | ±(0.05% + 0.1% FS) | |||
恒定电阻模式1 | 范围 | 0.3W-10W | 10W-7.5 kW | 恒定电阻模式1 | 范围 | 0.05W-10W | 10W-7.5 kW | |
分辨率 | 0.001W | 0.1W | 分辨率 | 0.001W | 0.1W | |||
准确度2 | 0.01% + 0.08 S | 0.01% + 0.0008 S | 准确度2 | 0.01% + 0.08 S | 0.01% + 0.0008 S | |||
恒定功率模式3 | 范围 | 200 W | 200 W | 恒定功率模式3 | 范围 | 250 W | 250 W | |
分辨率 | 10 mW | 10 mW | 分辨率 | 10 mW | 10 mW | |||
准确度 | 0.1% + 0.1% | FS 0.1% + 0.1% FS | 准确度 | 0.2% + 0.2% | FS 0.2% + 0.2% FS | |||
动态模式 | 动态模式 | |||||||
CC 模式 | T1 & T2 | 20ms-3600 s; Res:1ms | 20ms-3600 s; Res:1ms | CC 模式 | T1 & T2 | 20ms-3600 s; Res:1ms | 20ms-3600 s; Res:1ms | |
准确度 | 5ms ± 100 ppm | 5ms ± 100 ppm | 准确度 | 5ms ± 100 ppm | 5ms ± 100 ppm | |||
上升 / 下降斜率4 | 0.0001-0.1 A/ms | 0.001-1 A/ms | 上升 / 下降斜率4 | 0.0001-0.25 A/ms | 0.001-2.5 A/ms | |||
最小上升时间 | 5 ~10ms | ~10ms | 最小上升时间 | 5 ~20ms | ~20ms | |||
测量范围 | 测量范围 | |||||||
电压读数 | 范围 | 0-50 V | 0-500 V | 电压读数 | 范围 | 0-18 V | 0-120 V | |
分辨率 | 1 mV | 10 mV | 分辨率 | 0.1 mV | 1 mV | |||
准确度 | ±(0.025% + 0.025% FS) | ±(0.025% + 0.025% FS) | 准确度 | ±(0.025% + 0.025% FS) | ±(0.025% + 0.025% FS) | |||
电流读数 | 范围 | 0-3 A | 0-15 A | 电流读数 | 范围 | 0-6 A | 0-60 A | |
分辨率 | 0.01 mA | 0.1 mA | 分辨率 | 0.1 mA | 1 mA | |||
准确度 | ±(0.05% + 0.05% FS) | ±(0.05% + 0.05% FS) | 准确度 | ±(0.05% + 0.1% FS) | ±(0.05% + 0.1% FS) | |||
功率读数 | 范围 | 200 W | 200 W | 功率读数 | 范围 | 250 W | 250 W | |
分辨率 | 10 mW | 10 mW | 分辨率 | 10 mW | 10 mW | |||
准确度 | ±(0.1% + 0.1% FS) | ±(0.1% + 0.1% FS) | 准确度 | ±(0.2% + 0.2% FS) | ±(0.2% + 0.2% FS) | |||
保护范围 | 保护范围 | |||||||
功率过载保护 | ~210 W | ~210 W | 功率过载保护 | ~260 W | ~260 W | |||
电流过载保护 | ~3.3 A | ~16.5 A | 电流过载保护 | ~6.6 A | ~66 A | |||
电压过载保护 | ~530 V | ~530 V | 电压过载保护 | ~130 V | ~130 V | |||
温度过热保护 | ~85℃ | ~85℃ | 温度过热保护 | ~85℃ | ~85℃ | |||
技术指标 | 技术指标 | |||||||
短路 | 电流 (CC) | ~3.3 / 3 A | ~16.5 / 15 A | 短路 | 电流 (CC) | ~6.6 / 6 A | ~66 / 60 A | |
电压 (CV) | ~0 V | ~0 V | 电压 (CV) | 0 V | 0 V | |||
电阻 (CR) | ~300 mW | ~300 mW | 电阻 (CR) | ~30 mW | ~30 mW | |||
输入端子阻抗 | ~1 MW | ~1 MW | 输入端子阻抗 | ~300 kW | ~300 kW | |||
外观尺寸 | 214.81mm × 104.24mm × 397.03mm | 外观尺寸 | 214.81mm ×104.24mm × 397.03mm |
注 *
1. 电压 / 电流输入不小于 10% FS (FS 指满刻度 )。准确度定义为:读数的 % + 满刻度的 %。
2. 电阻读数范围位于 (1/(1/R + (1/R)*0.01% + 0.08)W 和 1/(1/R-(1/R)*0.01%-0.08))W 之间。
3. 电压 / 电流输入不小于 10% FS。
4. 上升 / 下降斜率:10%-90% 电流斜率从 0 上升到最大电流。
5. 最低上升时间:10%-90% 电流上升时间。
* 技术指标如有变更,恕不另行通告。
低值范围 | 高值范围 | ||
额定值 (0° -40℃ ) |
输入电压 | 0-500 V | 0-500 V |
输入电流 | 0-3 A | 0-30 A | |
输入功率 | 750 W | 750 W | |
最低工作电压 | 0.36 V / 3 A | 3.6 V / 30 A | |
恒定电压模式 | 范围 | 0-50 V | 0-500 V |
分辨率 | 1 mV | 10 mV | |
准确度 | ±(0.025% + 0.05% FS) | ±(0.025% + 0.05% FS) | |
恒定电流模式 | 范围 | 0-3 A | 0-30 A |
分辨率 | 0.1 mA | 1 mA | |
准确度 | ±(0.05% + 0.05% FS) | ±(0.05% + 0.05% FS) | |
恒定电阻模式1 | 范围 | 0.15W-10W | 10W-7.5 kW |
分辨率 | 0.001W | 0.1W | |
准确度 | 2 0.01% + 0.08 | S 0.01% + 0.0008 S | |
恒定功率模式3 | 范围 | 750 W | 750 W |
分辨率 | 10 mW | 10 mW | |
准确度 | 0.2% + 0.2% FS | 0.2% + 0.2% FS | |
动态模式 | |||
CC 模式 | T1 & T2 | 20ms-3600 s; Res:1ms | 20ms-3600 s; Res:1ms |
准确度 | 5ms ± 100 ppm | 5ms ± 100 ppm | |
上升 / 下降斜率4 | 0.0001-0.1 A/ms | 0.001-1 A/ms | |
最低上升时间 | 5 ~20ms | ~20ms | |
测量范围 | |||
电压读数 | 范围 | 0-50 V | 0-500 V |
分辨率 | 1 mV | 10 mV | |
准确度 | ±(0.025% + 0.025% FS) | ±(0.025%+0.025% FS) | |
电流读数 | 范围 | 0-3 A | 0-30 A |
分辨率 | 0.1 mA | 1 mA | |
准确度 | ±(0.05% + 0.05% FS) | ±(0.05% + 0.05% FS) | |
功率读数 | 范围 | 750 W | 750 W |
分辨率 | 10 mW | 10 mW | |
准确度 | ±(0.2% + 0.2% FS) | ±(0.2% + 0.2% FS) | |
保护范围 | |||
功率过载保护 | ~760 W | ~760 W | |
电流过载保护 | ~3.3 A | ~33 A | |
电压过载保护 | ~530 V | ~530 V | |
温度过热保护 | ~85℃ | ~85℃ | |
技术指标 | |||
短路 | 电流 (CC) | ~3.3 / 3 A | ~3.3 / 30 A |
电压 (CV) | 0 V | 0 V | |
电阻 (CR) | ~120 mW | ~120 mW | |
输入端子阻抗 | 1 MW | 1 MW | |
外观尺寸 | 482mm × 131.4mm × 580mm |
温度 40℃ 50℃ 70℃ 85℃
风扇状态 三档 度护 (OH),关断负载
电源:
AC 输入:可以在 120VAC 标称值和 240VAC 标称值之间切换。
"J"版:100VAC,标称值。
频率:50/60Hz。
功耗:
2380-500-15: 40VA。
2380-120-60: 40VA。
2380-500-30: 150VA。
EMC:满足欧盟 EMC 指令。
安全:
加 拿 大 认 证:CSA 标 准 UL Std. No. 61010-1( 第 三 版 ) 和 Can/CSAC22.2
No. 61010-1-12 认证。
欧盟标准:满足欧盟低压指令。
环境:
高度:工作时:海拔 2000 米 (6562 英尺 )。
温度和相对湿度:
工作时:0° ~40℃全部精度,80% 相对湿度,35℃及以下,无冷凝。
贮存时:-20° ~70℃,40℃及以下时 10% ~ 85% 相对湿度,40℃以上时
5% ~ 60% 相对湿度。
净重:
200W/250W 型号:4.65kg。
750W 型号:24.95kg。
毛重:
200W/250W 型号:7kg。
750W 型号:31.75kg。
推荐校准频率:每年一次。
保修:3 年。
注 *
1. 电压 / 电流输入不小于 10% FS (FS 指满刻度 )。准确度定义为:读数的 % + 满刻度的 %。
2. 电阻读数范围位于 (1/(1/R + (1/R)*0.01% + 0.08)W 和 1/(1/R-(1/R)*0.01%-0.08))W 之间。
3. 电压 / 电流输入不小于 10% FS。
4. 上升 / 下降斜率:10%-90% 电流斜率从 0 上升到最大电流。
5. 最低上升时间:10%-90% 电流上升时间。
* 技术指标如有变更,恕不另行通告。
型号 | 输入通道 | 最大电压 | 最大电流 | 连接 |
2380-120-60 | 1 | 120 V | 60 A | GPIB、USB、RS232 |
2380-500-15 | 1 | 500 V | 15 A | GPIB、USB、RS232 |
2380-500-30 | 1 | 500 V | 30 A | GPIB、USB、RS232 |
2380-001 | 9 针后面板端子连接器 |
2380-002 | DUT 连接保护罩 |
7007-2 | 双屏蔽优质 IEEE-488 接口电缆,2 米 (6.5 英尺 ) |
KP-CL-488LPA | IEEE-488.2 接口板,用于PCI 总线 |
USB-B-1 | USB 电缆,A 型连接器到 B型连接器,1 米 (3.3 英尺 ) |
4299-7 | 通用固定机架安装套件 |
RMU2U | 固定机架安装套件 |
386759800 | RMU2U 机架安装装饰用填充面板 |
2380-RM | 全机架宽度仪器固定机架安装套件 |
型号 *-1-EW | 从出货日期起三年出厂保修额外延长一年 |
型号 *-5Y-EW | 从出货日期起三年出厂保修延至五年 |
C/ 型号 *-3Y-STD | KeithleyCare 三年标准校准方案 |
C/ 型号 *-3Y-DAT | KeithleyCare 三年校准及数据方案 |
C/ 型号 *-5Y-STD | KeithleyCare 五年标准校准方案 |
C/ 型号 *-5Y-DAT | KeithleyCare 五年校准及数据方案 |
* 用具体电源型号代替"型号",确定服务项目的相应型号。 例如,对 2380-500-15,一年延保型号为 2380-500- 15-EW。 |
