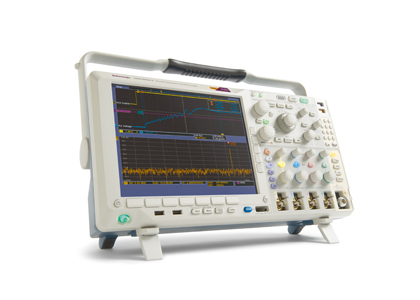

(MDO4024C,MDO4034C,MDO4054C,MDO4104C)
六合一集成示波器,包括频谱分析仪、任意波形/函数发生器、逻辑分析仪、协议分析仪和DVM /频率计数器。MDO4000C 系列为迅速高效地解决棘手的嵌入式设计挑战提供了所需的性能。在配备集成频谱分析仪时,它提供同时同步采集模拟信号、数字信号和频谱信号的仪器,特别适合采用无线通信技术(IoT)及进行EMI 调试。

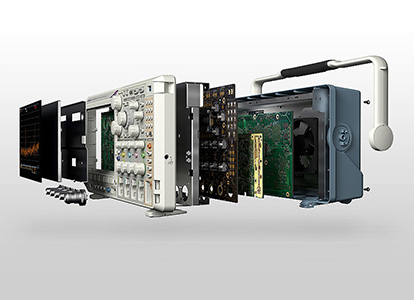

MDO4000C 全面可以定制,全面可以升级,因此您可以现在、也可以以后增加所需的仪器。
厂家 | 泰克科技(中国)有限公司 |
产品分类 | 电子测试仪器(603) › 基础性能测试仪(137) › 示波器(27) |
●集成触发采集系统,超过 125 种时域与频域触发组合
●通过 Wave Inspector® 控件达到 20 M 点记录长度
●频谱分析硬件实现真正频谱分析
●可扩展功能确保完全满足未来的需求
●嵌入式设计
在混合信号嵌入式系统上执行系统级调试,迅速发现和解决问题,包括当前最常见的串行总线和无线技术。
●功率设计
使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量,在经济的解决方案中提供广泛的功率探头选择范围,进行可靠的、可重复的电压、电流和功率测量。
●EMI 调试
确定哪些时域信号可能导致不想要的EMI,迅速追踪嵌入式系统中的EMI 来源。实时查看时域信号对系统EMI 辐射的影响。
●无线调试
在使用蓝牙、802.11 WiFi、ZigBee 或某些其他无线技术时,MDO4000C 可以查看整个系统,包括模拟信号、数字信号和RF 信号,而且在时间上同步,了解其真实特点。在一次捕获中,捕获超宽频段,查看多种无线技术之间的交互,或查看现代标准(如802.11/ad)中的整个宽带频率范围。
●教育
管理工作台上的多台仪器可能会非常麻烦。MDO4000C把六种仪器整合到一台仪器中,不需要管理多台仪器。集成频谱分析仪可以讲授高级无线技术课程,同时使要求的投资达到最小。全面升级能力可以在需求变化时或在预算允许时再增加功能。
●制造测试和调试
规格和空间限制可能会给车间带来巨大影响。六合一MDO4000C 把多台仪器整合到一台小型仪器中,大限度地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。
除另行说明外,所有技术规格都有保证。除另行说明外,所有技术规范适用于所有型号。
|
MDO4024C | MDO4034C | MDO4054C | MDO4104C | ||
---|---|---|---|---|---|---|
模拟通道 | 4 | 4 | 4 | 4 | ||
模拟通道带宽 | 200 MHz | 350 MHz | 500 MHz | 1 GHz | ||
上升时间 | 1.75 ns | 1 ns | 700 ps | 350 ps | ||
采样率(1 个通道) | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | ||
采样率(2 个通道) | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | ||
采样率(4 通道) 没有选项 SA3 或 SA6 配有选项 SA3 或 SA6 |
2.5 GS/s 2.5 GS/s |
2.5 GS/s 2.5 GS/s |
2.5 GS/s 2.5 GS/s |
5 GS/s 2.5 GS/s |
||
记录长度(1 个通道) | 20 M | 20 M | 20 M | 20 M | ||
记录长度(2 个通道) | 20 M | 20 M | 20 M | 20 M | ||
记录长度(4 个通道) | 20 M | 20 M | 20 M | 20 M | ||
数字通道数量,带有 MDO4MSO 选项时 | 16 | 16 | 16 | 16 | ||
任意函数发生器输出数量,带有 MDO4AFG 选 项时 | 1 | 1 | 1 | 1 | ||
频谱分析仪通道数量,带有选项 SA3 或 SA6 时 | 1 | 1 | 1 | 1 | ||
频谱分析仪频率范围 | ||||||
配有选项 SA3 配有选项 SA6 |
9 kHz - 3 GHz 9 kHz - 6 GHz |
9 kHz - 3 GHz 9 kHz - 6 GHz |
9 kHz - 3 GHz 9 kHz - 6 GHz |
9 kHz - 3 GHz 9 kHz - 6 GHz |
1.示波器
2.频谱分析仪(选配)
3.任意函数发生器(选配)
4.逻辑分析仪(选配)
5.协议分析仪(选配)
6.数字电压表/频率计数器(产品注册后免费提供)
MDO4024C | 混合域示波器,带有 4 条 200 MHz 模拟通道 |
MDO4034C |
混合域示波器,带有 4 条 350 MHz 模拟通道 |
MDO4054C | 混合域示波器,带有 4 条 500 MHz 模拟通道 |
MDO4104C | 混合域示波器,带有 4 条 1 GHz 模拟通道 |
探头
≤500 MHz 型号 | TPP0500B,500 MHz 带宽,10X,3.9 pF。每个模拟通道一个无源电压探头。 |
350 MHz、500 MHz 型号 | TPP1000,1 GHz 带宽,10X,3.9 pF。每个模拟通道一个无源电压探头。 |
1 GHz 型号 | TPP1000,1 GHz 带宽,10X,3.9 pF。 每条模拟通道一只无源电压探头 |
带有 MDO4MSO 选项的任意型号 | 一个 P6616 16 通道逻辑探头,一个逻辑探头附件包 (020-2662-xx)。 |
附件
200-5130-xx | 正面保护罩 |
016-2030-xx | 附件包 |
071-3448-xx | 安装和安全说明, 打印的手册(翻译成英语、法语、日语和简体中文);其他产品手册可以从 cn.tek.com/manual/downloads 下载 |
- | 电源线 |
- | OpenChoice ® Desktop 软件(存于文档光盘或从 cn.tek.com/software/downloads 下载) |
- | 校准证明,可溯源美国国家计量机构和 ISO9001 质量体系 |
103-0045-xx 型号带有选项SA3 或 SA6 | N 到 BNC 适配器 |
保修
三年保修,包括 MDO4000C 仪器所有部件和人工费。一年保修,涵盖随附探头的部件和人工。
泰克提供多种保修和服务方案,延长产品使用寿命,防止您发生计划外成本。不管您想防止意外损坏,还是只想借助校准方案节省维护费用,都有一款服务方案,可以满足您的需求。
选项 C3 | 3 年校准服务 |
选项 C5 |
5 年校准服务 |
选项 D1 | 校准数据报告 |
选项 D3 | 3 年校准数据报告(要求选项 C3) |
选项 D5 | 5 年校准数据报告(要求选项 C5) |
选项 R5 | 5 年维修服务(包括保修) |
选项 T3 | 三年全面呵护计划保证不管发生什么情况,设备性能都像新的一样。 |
选项 T5 | 五年全面呵护计划保证不管发生什么情况,设备性能都像新的一样。 |
MDO4AFG | 任意函数发生器,拥有 13 种预定义波形,并可生成任意波形 |
MDO4MSO |
16 条数字通道;包括 P6616 数字探头和附件 |
SA3 | 集成频谱分析仪,频率范围为 9 kHz ~ 3 GHz |
SA6 | 集成频谱分析仪,频率范围为 9 kHz ~ 6 GHz |
MDO4SEC | 增强仪器安全,启用所有仪器端口和仪器固件升级功能打开/关闭的密码保护控件 |
DPO4BND | 应用捆绑模块,可支持在一个模块中包含 DPO4AERO、DPO4AUDIO、DPO4AUTO、DPO4COMP、DPO4EMBD、DPO4ENET、DPO4LMT、DPO4PWR、DPO4USB 和 DPO4VID 应用模块的所有功能。可在需要多个串行总线调试和分析应用模块的情况下节省资金,并且可以轻松地将整套功能从一台仪器移到另一台仪器。 |
DPO4AERO |
航空串行触发和分析模块。允许在 MIL-STD-1553 总线上进行包级别信息触发,并提供分析工具,如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。 信号输入 - Ch1 - Ch4 任一通道、数学、Ref1 - Ref4 推荐探头 - 差分或单端(仅需要一个单端信号) |
DPO4AUDIO |
音频串行触发和分析模块。允许在 I2S、LJ、RJ 和 TDM 音频总线上进行包级别信息触发,并提供分析工具,如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。 信号输入 - Ch1 - Ch4 任一通道,D0 - D15 任一输入推荐探头 - 单端 |
DPO4AUTO |
汽车串行触发和分析模块。允许在 CAN、CAN FD(ISO 和非 ISO)和 LIN 总线上进行包级别信息触发,并提供分析工具,如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。 信号输入 – LIN::Ch1 - Ch4 任一通道,D0 - D15 任一输入;CAN、CAN FD:Ch1 - Ch4 任一通道,D0 -D15 任一输入 推荐探头 - LIN:单端;CAN、CAN FD:单端或差分 |
DPO4AUTOMAX | 包括 DPO4 AUTO 功能,并添加了 FlexRay 触发、解码、搜索和解码表支持。在基于 PC 的软件包中也支持扩展的眼图分析。 |
DPO4COMP |
计算机串行触发和分析模块。允许在 RS-232/422/485/UART 总线上进行包级别信息触发,并提供分析工具,如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。 信号输入 - Ch1 - Ch4 任一通道,D0 - D15 任一输入 推荐探头 - RS-232/UART:单端;RS-422/485:差分 |
DPO4EMBD |
嵌入式串行触发和分析模块。允许在 I2C 和 SPI 总线上进行包级别信息触发,并提供分析工具,如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。 信号输入 - I2C 或 SPI:Ch1 - Ch4 任一通道,D0 - D15 任一输入 推荐探头 - 单端 |
DPO4ENET |
以太网串行触发和分析模块。允许在 10BASE-T 和 100BASE-TX 4总线上进行包级别信息触发,并提供分析工具,如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。 信号输入 - Ch1 - Ch4 中的任一通道、数学、Ref1 - Ref4 推荐探头 - 10BASE-T:单端或差分;100BASE-TX:差分 |
DPO4USB |
音频串行触发和分析模块。可以触发低速、全速和高速 USB 串行总线上的数据包级内容。同时还提供适用于低速、全速和高速 USB 串行总线的分析工具,如信号数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。5 信号输入 - 低速和全速:Ch1 - Ch4 任一通道,D0 - D15 任一输入;低速、全速和高速:Ch1 - Ch4 任一通道,数学,Ref1 - Ref4 推荐探头 - 低速和全速:单端或差分;高速:差分 |
DPO4PWR | 功率分析应用模块。允许准确快速地分析功率质量、开关损耗、谐波、安全作业区 (SOA)、调制、波纹和转换速率(dI/dt、dV/dt)。 |
DPO4LMT | 极限和模板测试应用模块。支持根据"黄金"波形生成的极限模板进行测试,以及使用自定义模板进行模板测试。6 |
DPO4VID | HDTV 和自定义(非标准)视频触发和视频图像模块。 |
MDO4TRIG | 高级 RF 功率电平触发模块。允许在以下触发类型中使用频谱分析仪输入的功率电平作为信号源:脉宽、欠幅脉冲、超时、逻辑和顺序。 |
探头
泰克提供了 100 多种不同的探头,满足您的应用需求。
TPP0500B |
500 MHz,10X TekVPI ® 无源电压探头,3.9 pF 输入电容 |
TPP0502 | 500 MHz,2X TekVPI ® 无源电压探头,12.7 pF 输入电容 |
TPP0850 | 2.5 kV,800 MHz,50X TekVPI ® 无源高压探头 |
TPP1000 | 1 GHz,10X TekVPI ® 无源电压探头,3.9 pF 输入电容 |
TAP1500 | 1.5 GHz TekVPI ® 有源单端电压探头 |
TAP2500 | 2.5 GHz TekVPI ® 有源单端电压探头 |
TAP3500 | 3.5 GHz TekVPI ® 有源单端电压探头 |
TCP0030 | 120 MHz TekVPI ® 30 安培交流/直流电流探头 |
TCP0150 | 20 MHz TekVPI ® 150 安培交流/直流电流探头 |
TDP0500 | 500 MHz TekVPI ® 差分电压探头,±42 V 差分输入电压 |
TDP1000 | 1 GHz TekVPI ® 差分电压探头,±42 V 差分输入电压 |
TDP1500 | 1.5 GHz TekVPI ® 差分电压探头,±8.5 V 差分输入电压 |
TDP3500 | 3.5 GHz TekVPI ® 差分电压探头,±2 V 差分输入电压 |
THDP0200 | ±1.5 kV,200 MHz TekVPI ® 高压差分探头 |
THDP0100 | ±6 kV,100 MHz TekVPI ® 高压差分探头 |
TMDP0200 | ±750 V,200 MHz TekVPI ® 高压差分探头 |
P5100A | 2.5 kV,500 MHz,100X 高压无源探头 |
P5200A | 1.3 kV,50 MHz 高压差分探头 |
附件
TPA-N-PRE |
预放大器,12 dB 标称增益,9 kHz - 6 GHz |
119-4146-00 | 近场探头组、100 kHz - 1 GHz |
119-6609-00 | 柔性单极天线 |
TPA-N-VPI | N 到 TekVPI 适配器 |
077-0585-xx | 维修手册(仅英文) |
TPA-BNC | TekVPI ® 到 TekProbe ™ BNC 适配器 |
TEK-DPG | TekVPI 相差校正脉冲发生器信号源 |
067-1686-xx | 功率测量相差校正和校准夹具 |
SignalVu-PC-SVE | 矢量信号分析软件 |
TEK-USB-488 | GPIB 到 USB 适配器 |
ACD4000B | 软搬运箱 |
HCTEK54 | 硬运送箱(需 ACD4000B) |
RMD5000 | 机架安装套件 |
